Podłączenie kominka z płaszczem wodnym w układzie zamkniętym to rozwiązanie, które pozwala na efektywne wykorzystanie energii z drewna do ogrzewania całego domu. Choć jest to popularny wybór, wymaga on precyzyjnego montażu i zrozumienia skomplikowanych zasad działania, aby zapewnić bezpieczeństwo i optymalną wydajność. Ten artykuł stanowi kompleksowy przewodnik, który rozwieje wszelkie wątpliwości techniczne i praktyczne związane z tym systemem.
Układ zamknięty z kominkiem wodnym – dlaczego to popularne, ale i wymagające rozwiązanie?
Instalacja kominka z płaszczem wodnym w układzie zamkniętym to system ciśnieniowy, który znacząco różni się od tradycyjnych układów otwartych. W układzie zamkniętym, woda krąży pod ciśnieniem, co wymaga zastosowania specjalistycznych zabezpieczeń termicznych. Główną zaletą tego rozwiązania jest jego wyższa efektywność energetyczna mniejsze straty ciepła i możliwość precyzyjnego sterowania temperaturą w całym domu. Estetyka również odgrywa tu dużą rolę, ponieważ system jest zazwyczaj ukryty, a sam kominek stanowi centralny punkt salonu. Jednakże, wysokie wymagania bezpieczeństwa i konieczność precyzyjnego montażu przez wykwalifikowanego instalatora to aspekty, których nie można bagatelizować. Ryzyko awarii przy braku prądu, jeśli system nie jest odpowiednio zabezpieczony, jest realne, co podkreśla wagę każdego detalu instalacji.
Pomimo tych wymagań, układ zamknięty z kominkiem wodnym cieszy się dużą popularnością ze względu na potencjalne oszczędności i ekologiczny charakter ogrzewania. Według danych kominki-dom.pl, coraz więcej inwestorów decyduje się na to rozwiązanie, ceniąc sobie połączenie komfortu z niezależnością energetyczną.
Bezpieczeństwo przede wszystkim: Polskie normy i przepisy, których nie można zignorować
Montaż kominka z płaszczem wodnym w układzie zamkniętym to zadanie, które bezwzględnie musi być powierzone wykwalifikowanemu instalatorowi posiadającemu odpowiednie uprawnienia. Jest to podyktowane nie tylko złożonością techniczną, ale przede wszystkim wymogami bezpieczeństwa, które regulują Polskie Normy, w tym kluczową normę PN-91/B-02413 dotyczącą zabezpieczeń instalacji grzewczych. Ignorowanie tych przepisów może prowadzić do poważnych konsekwencji, włącznie z zagrożeniem życia.
Kluczową rolę w zapewnieniu bezpieczeństwa odgrywa zabezpieczenie przed przegrzaniem. W sytuacji awaryjnej, na przykład przy zaniku prądu, gdy pompy przestają działać, a spalanie w kominku nadal trwa, temperatura wody w płaszczu może gwałtownie wzrosnąć. Aby temu zapobiec, stosuje się wężownicę schładzającą oraz termiczny zawór bezpieczeństwa (np. typu DBV lub STS). Gdy temperatura wody w kominku przekroczy bezpieczny próg (często około 95°C), zawór bezpieczeństwa otwiera przepływ zimnej wody wodociągowej przez wężownicę. Wężownica, umieszczona w płaszczu wodnym, odbiera nadmiar ciepła, a podgrzana woda jest bezpiecznie odprowadzana do kanalizacji. To mechaniczne zabezpieczenie działa niezależnie od zasilania elektrycznego, co czyni je absolutnie niezbędnym.
Kolejnym krytycznym elementem jest zapewnienie ciągłości pracy pompy obiegowej. W przypadku zaniku prądu, pompa przestaje tłoczyć wodę, co może doprowadzić do przegrzania. Dlatego tak ważne jest zastosowanie zasilacza awaryjnego (UPS), który zapewni zasilanie pompie przez określony czas, umożliwiając jej bezpieczne wyłączenie lub kontynuowanie pracy do momentu ustabilizowania sytuacji.
Anatomia instalacji: Niezbędne komponenty w układzie zamkniętym
Zrozumienie roli poszczególnych komponentów jest kluczowe dla prawidłowego funkcjonowania i bezpieczeństwa instalacji kominka z płaszczem wodnym w układzie zamkniętym. Każdy element pełni specyficzną funkcję, a ich współdziałanie zapewnia efektywne i bezpieczne ogrzewanie.
- Wkład kominkowy z wężownicą schładzającą: To serce systemu, które generuje ciepło. Wbudowana wężownica schładzająca stanowi integralne zabezpieczenie przed przegrzaniem, działając jako mechanizm bezpieczeństwa w sytuacjach awaryjnych. Zapewnienie doprowadzenia powietrza z zewnątrz jest niezbędne w szczelnych budynkach, aby proces spalania był efektywny i nie zaburzał bilansu powietrza w pomieszczeniu.
- Naczynie przeponowe (wzbiorcze ciśnieniowe): Jego głównym zadaniem jest kompensacja zmian objętości wody w instalacji, które wynikają ze zmian temperatury. Dzięki temu ciśnienie w układzie pozostaje stabilne, zazwyczaj w zakresie 1-1,5 bar, co zapobiega nadmiernym wahaniom ciśnienia. Dobór odpowiedniej pojemności naczynia jest kluczowy i zależy od całkowitej objętości wody w systemie.
- Grupa bezpieczeństwa C. O.: Jest to zespół elementów montowanych na zasilaniu, składający się z zaworu bezpieczeństwa (zazwyczaj o ciśnieniu otwarcia 2,5 lub 3 bar), manometru do monitorowania aktualnego ciśnienia w instalacji oraz odpowietrznika automatycznego, który usuwa nagromadzone powietrze z systemu.
- Pompa obiegowa: Odpowiada za wymuszanie obiegu wody między kominkiem a instalacją centralnego ogrzewania lub buforem ciepła. Niezwykle ważne jest zabezpieczenie pompy przed pracą "na sucho", co może prowadzić do jej uszkodzenia, oraz zapewnienie jej zasilania awaryjnego (np. poprzez UPS), aby zapewnić ciągłość pracy nawet podczas przerw w dostawie prądu.
- Sterownik: Jest to "mózg" instalacji, który automatyzuje pracę systemu. Zarządza pracą pompy obiegowej i przepustnicą powietrza do spalania, optymalizując proces spalania i utrzymując zadaną temperaturę w domu.
- Filtry i zawory zwrotne: Choć często pomijane, filtry chronią instalację przed zanieczyszczeniami, a zawory zwrotne zapobiegają niepożądanym przepływom zwrotnym, zapewniając prawidłowe działanie całego systemu i jego długowieczność.

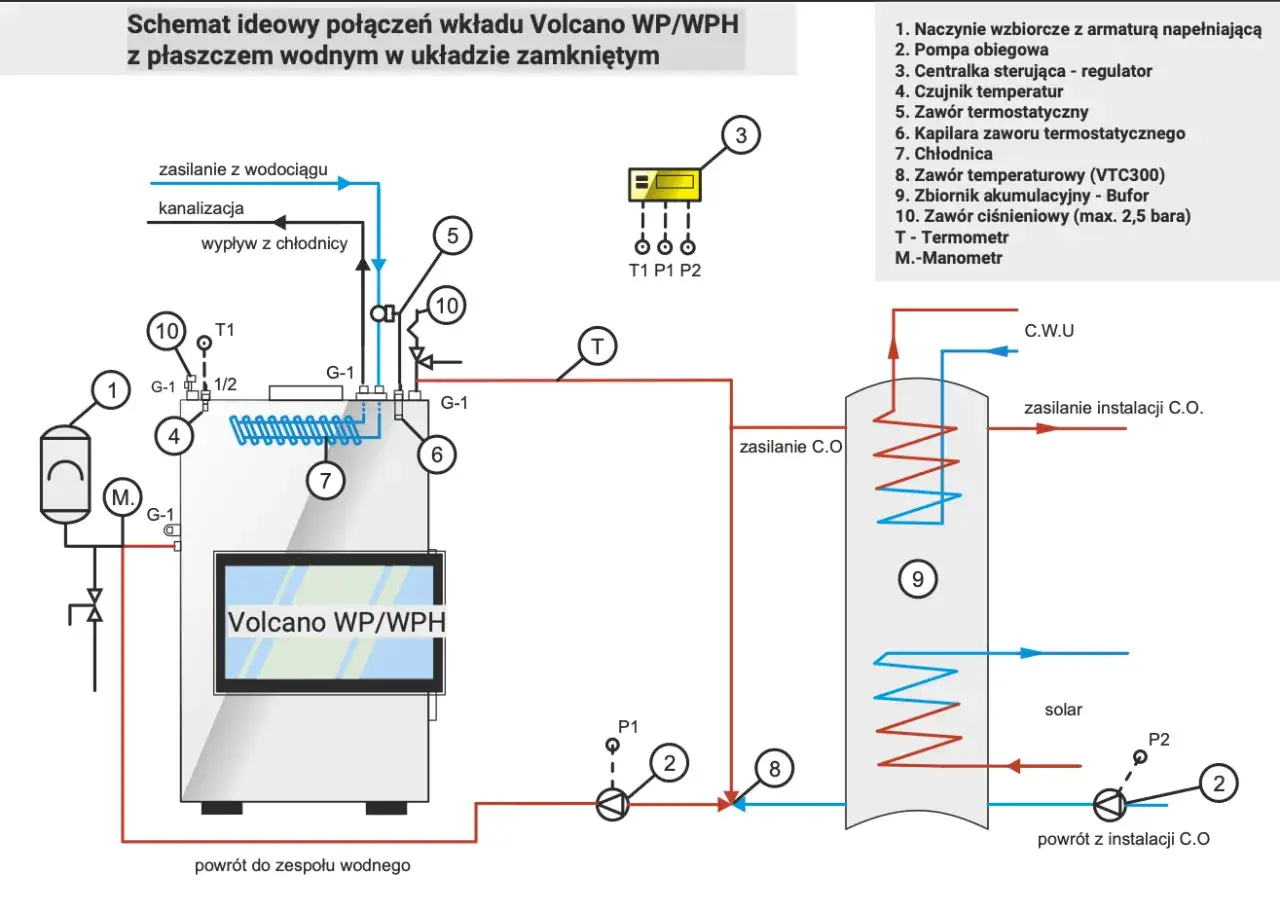

Schemat podłączenia krok po kroku: Od kominka do grzejników
Podłączenie kominka z płaszczem wodnym do instalacji centralnego ogrzewania można zrealizować na kilka sposobów, w zależności od specyfiki istniejącej instalacji i oczekiwań użytkownika. Każdy wariant wymaga starannego zaplanowania i wykonania, aby zapewnić optymalny przepływ ciepła i bezpieczeństwo.
Wariant 1: Kominek jako główne źródło ciepła w instalacji C. O.

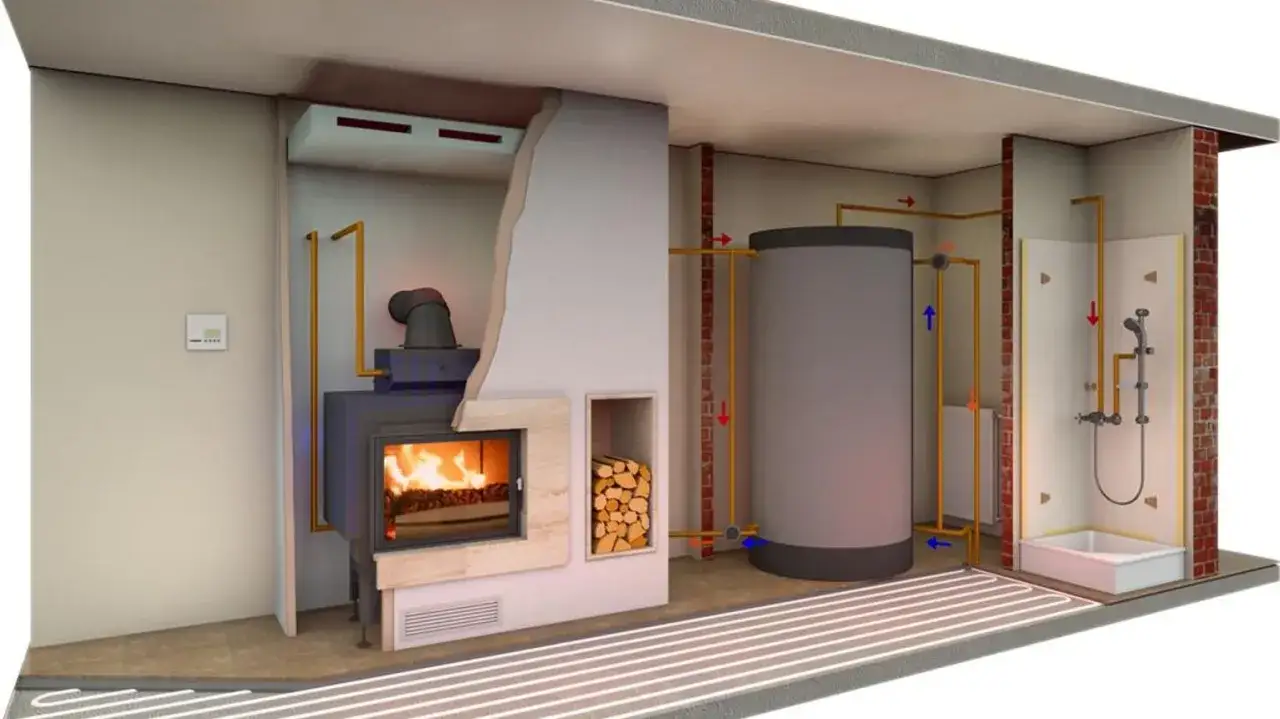

W tym podstawowym schemacie kominek z płaszczem wodnym jest głównym źródłem ciepła dla całego systemu centralnego ogrzewania. Woda podgrzana w płaszczu kominka jest pompowana do instalacji grzewczej, zasilając grzejniki lub ogrzewanie podłogowe. Ważne jest, aby kominek był odpowiednio dobrany do zapotrzebowania budynku na ciepło, a wszystkie niezbędne zabezpieczenia, takie jak naczynie przeponowe i grupa bezpieczeństwa, zostały poprawnie zainstalowane. Logika połączeń opiera się na prostym obiegu wody: zasilanie z kominka do instalacji i powrót z instalacji do kominka.
Wariant 2: Integracja z kotłem gazowym – jak połączyć oba systemy przy użyciu bufora ciepła?

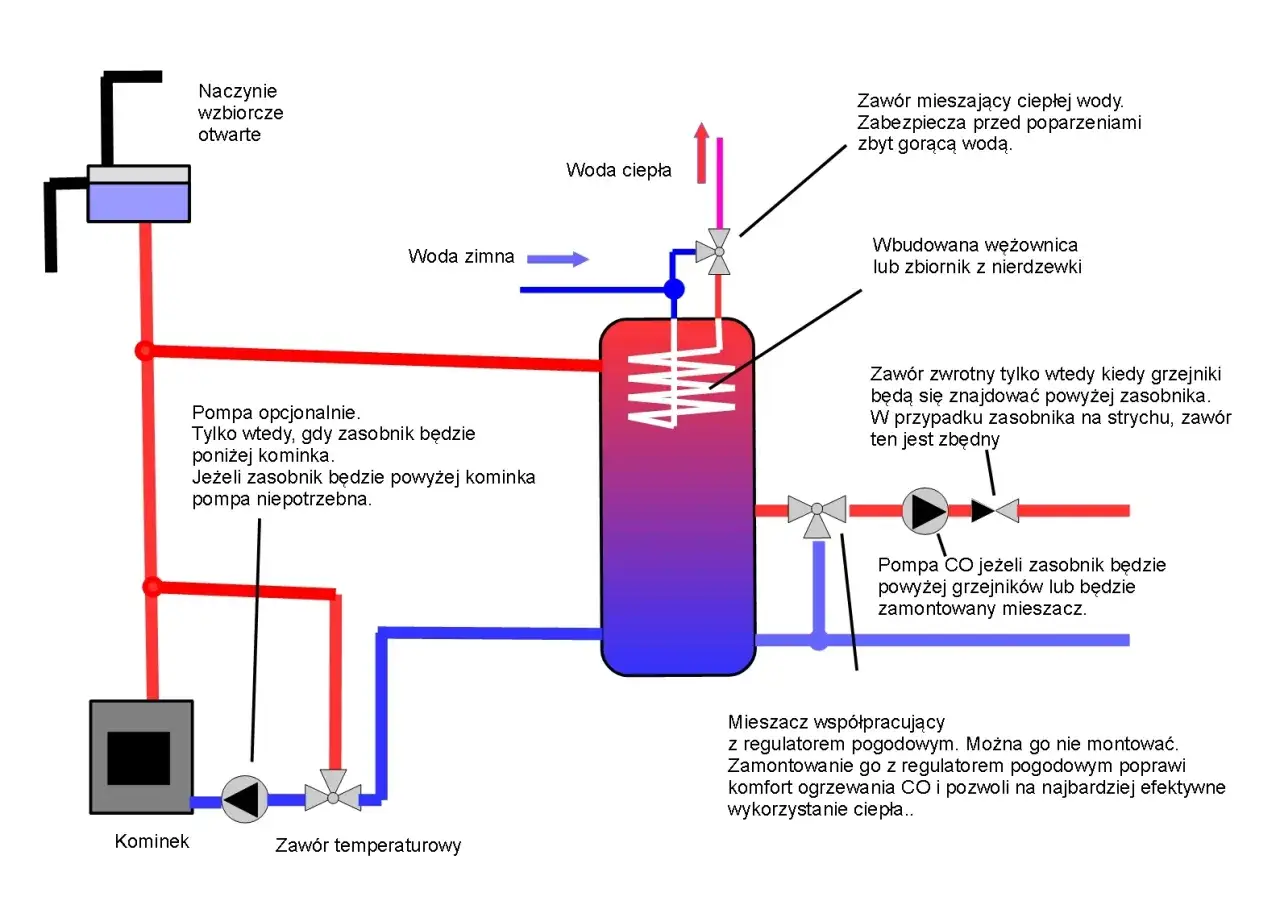

Częstym rozwiązaniem jest integracja kominka z istniejącym systemem ogrzewania, na przykład z kotłem gazowym. Aby oba źródła ciepła mogły efektywnie współpracować bez wzajemnego "konfliktu" (np. sytuacji, gdy kocioł podgrzewa wodę, którą kominek następnie dodatkowo podgrzewa, lub odwrotnie), stosuje się bufor ciepła. Bufor działa jak akumulator ciepła woda podgrzana przez kominek jest do niego magazynowana. Następnie, w zależności od potrzeb i sterowania, kocioł gazowy może dogrzewać wodę w buforze lub system może pobierać ciepło z bufora do ogrzewania domu. Pozwala to na optymalne wykorzystanie każdego źródła ciepła i uniezależnienie ich od siebie.
Przeczytaj również: Jak podłączyć kominek z płaszczem wodnym bez błędów i ryzyka
Wariant 3: Zastosowanie wymiennika płytowego do oddzielenia obiegów
Alternatywnym i bardzo bezpiecznym sposobem połączenia kominka z płaszczem wodnym z istniejącą instalacją jest zastosowanie wymiennika płytowego. Wymiennik ten pozwala na hydrauliczne oddzielenie obiegu pierwotnego (kominka, który może pracować w układzie otwartym lub zamkniętym z własnymi zabezpieczeniami) od obiegu wtórnego (zamkniętego obiegu reszty instalacji C. O.). Ciepło jest przekazywane między obiegami poprzez metalowe płytki wymiennika, bez bezpośredniego kontaktu wody. Takie rozwiązanie zwiększa bezpieczeństwo, ponieważ awaria w jednym obiegu nie wpływa bezpośrednio na drugi, a także zapewnia większą elastyczność w konfiguracji systemu.
Najczęstsze błędy montażowe – sprawdź, jak ich uniknąć, by nie ryzykować awarią
Prawidłowy montaż kominka z płaszczem wodnym w układzie zamkniętym jest absolutnie kluczowy dla bezpieczeństwa i efektywności całej instalacji. Niestety, wiele błędów może zostać popełnionych na etapie instalacji, co może prowadzić do poważnych konsekwencji. Oto najczęstsze z nich:
- Błąd nr 1: Nieprawidłowy dobór lub montaż naczynia wzbiorczego. Naczynie przeponowe jest odpowiedzialne za kompensację zmian objętości wody w instalacji. Jeśli jego pojemność jest zbyt mała w stosunku do ilości wody w systemie, ciśnienie może gwałtownie wzrosnąć, przekraczając dopuszczalne normy i prowadząc do uszkodzenia instalacji lub wycieków. Zbyt duża pojemność również może być niekorzystna. Niewłaściwa lokalizacja naczynia lub jego nieprawidłowe ciśnienie wstępne to kolejne błędy, które mogą zaburzyć jego działanie. Konsekwencją jest niestabilne ciśnienie w systemie, co może prowadzić do uszkodzeń.
- Błąd nr 2: Brak lub niewłaściwe podłączenie zabezpieczenia termicznego. Jest to jeden z najgroźniejszych błędów. Brak wężownicy schładzającej lub termicznego zaworu bezpieczeństwa (DBV, STS) oznacza brak mechanizmu odprowadzania nadmiaru ciepła w sytuacji awaryjnej, np. przy braku prądu. Może to doprowadzić do gwałtownego wzrostu temperatury i ciśnienia w kotle, a w skrajnych przypadkach nawet do jego eksplozji. Niewłaściwe podłączenie tych elementów również dyskwalifikuje ich działanie.
- Błąd nr 3: Pominięcie zasilania awaryjnego dla pompy obiegowej. Pompa obiegowa jest niezbędna do wymuszania krążenia wody. W przypadku zaniku prądu, bez zasilacza awaryjnego (UPS), pompa przestaje działać. Jeśli kominek nadal pracuje, ciepło nie jest odprowadzane, co prowadzi do przegrzania płaszcza wodnego i całego systemu. Konsekwencją jest ryzyko uszkodzenia kominka, instalacji, a nawet zagrożenie pożarowe.
- Błąd nr 4: Zapowietrzona instalacja przyczyny i skutki. Powietrze w instalacji centralnego ogrzewania jest częstym problemem, który może wynikać z nieprawidłowego odpowietrzenia podczas montażu lub nieszczelności systemu. Powietrze powoduje hałas (bulgotanie), obniża efektywność grzania (zimne grzejniki), przyspiesza korozję elementów metalowych i może prowadzić do awarii pompy. Regularne odpowietrzanie i kontrola szczelności są kluczowe.
Pierwsze uruchomienie i eksploatacja – o czym pamiętać?
Po zakończeniu montażu kluczowe jest prawidłowe pierwsze uruchomienie instalacji, które zapewni jej długotrwałą i bezawaryjną pracę. Należy pamiętać o kilku ważnych krokach:
- Procedura odpowietrzania i kontroli ciśnienia w instalacji: Przed pierwszym rozpaleniem kominka należy dokładnie odpowietrzyć cały system. Oznacza to otwarcie odpowietrzników na grzejnikach i w najwyższych punktach instalacji, aż do momentu, gdy zacznie wypływać z nich tylko woda. Następnie należy sprawdzić i ewentualnie skorygować ciśnienie w instalacji, które powinno wynosić zazwyczaj od 1 do 1,5 bar (na zimno). Należy również upewnić się, że naczynie przeponowe jest prawidłowo napompowane.
- Jak prawidłowo rozpalać i dbać o czystość wkładu i instalacji?: Rozpalanie kominka powinno odbywać się stopniowo, unikając gwałtownego podgrzewania. Należy stosować suche drewno, aby zapewnić efektywne spalanie i minimalizować osadzanie się sadzy. Regularne czyszczenie wnętrza wkładu kominkowego z popiołu oraz kontrola czystości wymiennika ciepła są niezbędne dla utrzymania jego sprawności. Ważne jest również okresowe sprawdzanie szczelności instalacji, stanu grupy bezpieczeństwa oraz parametrów pracy pompy i sterownika. Zaleca się przeprowadzanie regularnych przeglądów instalacji przez wykwalifikowanego serwisanta, co pozwoli na wczesne wykrycie ewentualnych nieprawidłowości i zapobiegnie poważniejszym awariom.
