Planujesz instalację oświetlenia LED i zastanawiasz się, jak połączyć ze sobą kilka odcinków taśmy? Wybór odpowiedniej metody ma kluczowe znaczenie dla jakości i trwałości Twojego oświetlenia. Niewłaściwe połączenie może prowadzić do frustrujących problemów, takich jak nierówne świecenie czy nawet uszkodzenie instalacji.
Wybór połączenia taśm LED to klucz do równomiernego światła i trwałej instalacji
- Łączenie szeregowe jest proste, ale zalecane tylko dla bardzo krótkich odcinków (do 5 metrów) ze względu na ryzyko spadków napięcia.
- Łączenie równoległe to złoty standard, zapewniający równomierną jasność na całej długości instalacji, idealne dla dłuższych obwodów.
- Spadki napięcia powodują, że diody na końcu taśmy świecą słabiej, psując efekt wizualny.
- Zawsze dobieraj zasilacz z zapasem mocy 10-20% i rozważ taśmy 24V dla dłuższych instalacji.
- Unikaj zbyt długich połączeń szeregowych, zasilaczy "na styk" i zbyt cienkich przewodów.
Dlaczego sposób połączenia taśm LED to decyzja, której nie można zignorować
Prawidłowe połączenie taśm LED to fundament udanej instalacji, od którego zależy nie tylko estetyka, ale i bezpieczeństwo całego systemu. Właściwy wybór metody połączenia pozwoli Ci cieszyć się jednolitym, jasnym światłem przez długie lata, unikając przy tym kosztownych błędów.
Czym jest spadek napięcia i dlaczego psuje efekt wizualny Twojego oświetlenia?
Spadek napięcia to zjawisko fizyczne polegające na tym, że napięcie elektryczne maleje w miarę pokonywania oporu przez prąd. W przypadku taśm LED objawia się to bardzo wyraźnie wizualnie: diody na początku instalacji świecą z pełną mocą, podczas gdy te na końcu stają się coraz ciemniejsze. To nie tylko psuje efekt estetyczny, tworząc niejednolite oświetlenie, ale także może świadczyć o tym, że diody na końcu nie otrzymują wystarczającej mocy do prawidłowej pracy, co w dłuższej perspektywie może prowadzić do ich szybszego zużycia.

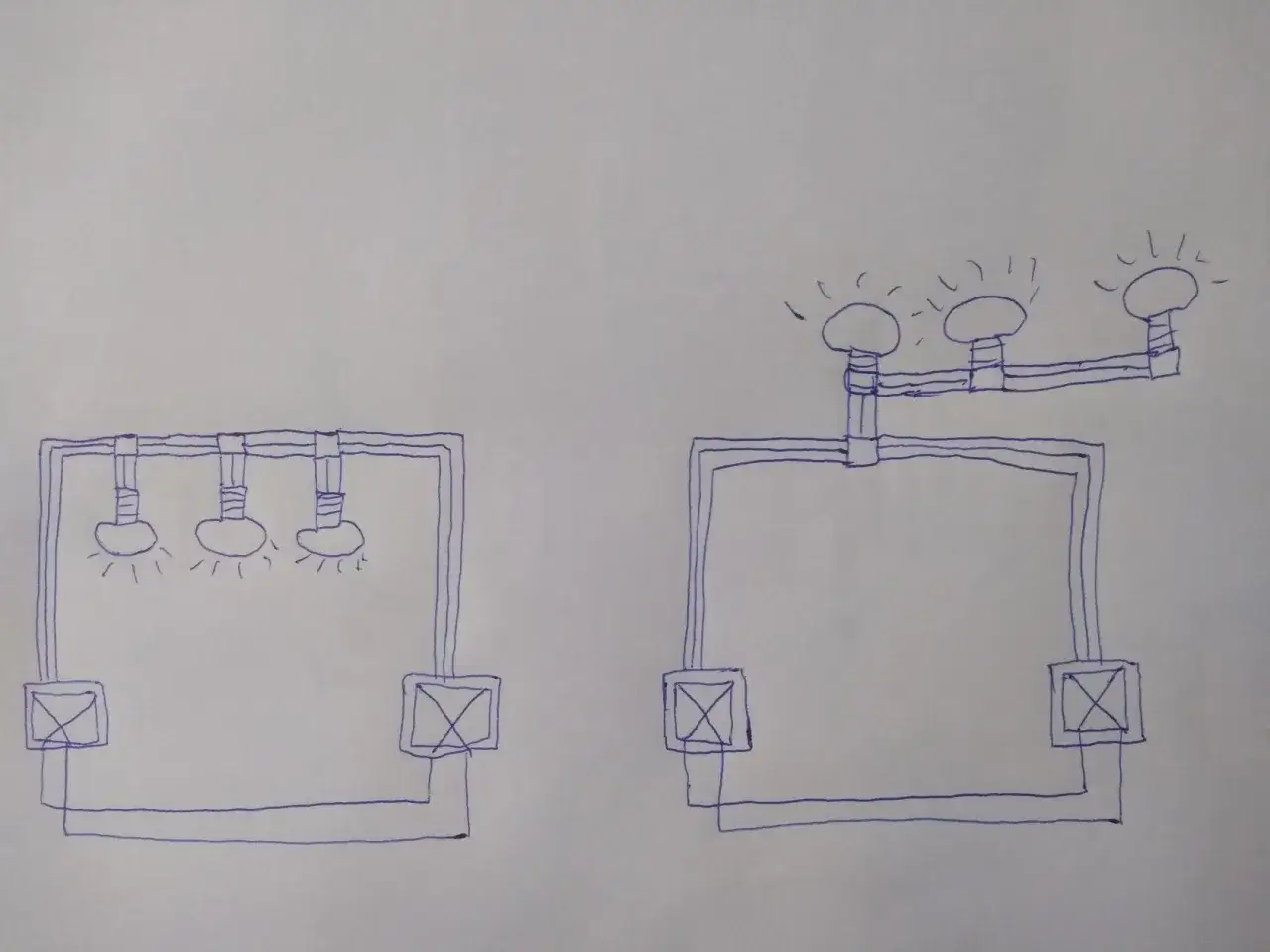

Szeregowe vs. równoległe: Zrozum kluczową różnicę w 60 sekund
Podstawowa różnica między tymi dwoma metodami tkwi w sposobie, w jaki prąd dociera do poszczególnych odcinków taśmy. W połączeniu szeregowym prąd płynie kolejno przez każdy odcinek, jak w jednym długim łańcuchu. W połączeniu równoległym każdy odcinek jest podłączony bezpośrednio do źródła zasilania, otrzymując pełne napięcie niezależnie od pozostałych. To właśnie ta różnica w przepływie prądu decyduje o stabilności i równomierności oświetlenia.
Łączenie szeregowe LED – proste, ale ryzykowne. Kiedy można je stosować?
Łączenie szeregowe jest kuszące swoją prostotą i minimalną ilością potrzebnych przewodów. Jednakże, jak to często bywa z prostymi rozwiązaniami, ma ono swoje poważne ograniczenia, które sprawiają, że nie nadaje się do każdej instalacji. Zrozumienie tych ograniczeń jest kluczowe, aby uniknąć rozczarowania.
Jak wygląda połączenie szeregowe krok po kroku?
W tej metodzie łączymy ze sobą kolejne odcinki taśmy LED, podłączając koniec jednego odcinka bezpośrednio do początku następnego. Używamy do tego zazwyczaj specjalnych złączek lub lutujemy przewody. W ten sposób tworzymy jeden, nieprzerwany obwód, przez który przepływa prąd. Jest to rozwiązanie szybkie i nie wymaga skomplikowanego planowania, jeśli odległości są niewielkie.
Bezpieczna granica: Jaka jest absolutnie maksymalna długość taśmy w szeregu?
Według danych Polski-LED, połączenie szeregowe jest optymalne dla odcinków nieprzekraczających 5 metrów. Powyżej tej długości, a szczególnie przy 7,5-10 metrach, problemy ze spadkiem napięcia stają się bardzo zauważalne. Dlatego też, jeśli planujesz oświetlić coś dłuższego niż standardowa półka, powinieneś rozważyć inne metody. Przekraczanie tej granicy to niemal pewny sposób na nierówne świecenie.
Wady połączenia szeregowego: nierówne światło i ryzyko awarii całej instalacji
Główną wadą połączenia szeregowego jest wspomniany już spadek napięcia. Im dłuższy obwód, tym słabsze światło na jego końcu. Ponadto, jeśli w takim szeregu uszkodzi się jedna dioda lub przerwie się połączenie, cała instalacja zgaśnie. Wyobraź sobie, że musisz szukać usterki na kilkunastometrowym odcinku taśmy to może być prawdziwy koszmar. Dlatego też, choć proste, łączenie szeregowe jest rozwiązaniem dla bardzo specyficznych, krótkich zastosowań.
Łączenie równoległe LED – złoty standard dla stabilnego i mocnego światła
Jeśli zależy Ci na równomiernym, mocnym świetle na całej długości instalacji, a szczególnie gdy planujesz oświetlić większą powierzchnię, łączenie równoległe jest metodą, którą powinieneś wybrać. To rozwiązanie, które gwarantuje profesjonalny efekt i minimalizuje ryzyko problemów technicznych.
Na czym polega magia połączenia równoległego i dlaczego każda dioda świeci tak samo?
W połączeniu równoległym każdy odcinek taśmy LED jest podłączony niezależnie do źródła zasilania. Oznacza to, że każdy segment otrzymuje pełne, stabilne napięcie zasilania, niezależnie od tego, jak długi jest cały obwód. Dzięki temu wszystkie diody na całej długości instalacji świecą z jednakową jasnością, tworząc spójny i estetyczny efekt świetlny. To właśnie ta niezależność każdego odcinka jest kluczem do sukcesu.
Praktyczny schemat: Jak poprawnie podłączyć kilka odcinków taśmy do jednego zasilacza?
Aby poprawnie połączyć taśmy równolegle, należy doprowadzić zasilanie (plus i minus) od zasilacza do każdego odcinka taśmy osobno. Można to zrobić, podłączając każdy odcinek bezpośrednio do wyjścia zasilacza, jeśli pozwala na to jego konstrukcja, lub częściej do głównej magistrali zasilającej, która jest zasilana z zasilacza. W tym celu świetnie sprawdzają się listwy zaciskowe lub specjalne rozgałęźniki, które pozwalają na łatwe i bezpieczne podłączenie wielu przewodów do jednego źródła.
Zasilanie "na gwiazdę" – najpopularniejsza i najbezpieczniejsza technika dla początkujących
Zasilanie "na gwiazdę" to po prostu wariant połączenia równoległego, który jest szczególnie polecany dla początkujących. Polega na tym, że od zasilacza (lub punktu dystrybucji zasilania) prowadzimy osobne przewody do każdego podłączanego odcinka taśmy. Choć wymaga to nieco więcej przewodów niż w przypadku połączenia szeregowego, jest to metoda najbezpieczniejsza i najskuteczniejsza w minimalizowaniu spadków napięcia, ponieważ każdy odcinek jest zasilany z tego samego punktu początkowego.
Dobór zasilacza to połowa sukcesu – jak obliczyć moc dla Twojej instalacji?
Nawet najlepiej połączone taśmy LED nie będą działać poprawnie, jeśli zasilacz będzie niewystarczająco mocny. Prawidłowy dobór zasilacza to kluczowy element, który zapewnia stabilną pracę całej instalacji i chroni ją przed przegrzaniem oraz awarią.
Prosty wzór na obliczenie mocy zasilacza, z którym nie popełnisz błędu
Obliczenie potrzebnej mocy zasilacza jest proste. Najpierw musisz znać moc jednostkową swojej taśmy LED (np. waty na metr). Następnie mnożysz tę wartość przez całkowitą długość wszystkich podłączonych odcinków taśmy. Na przykład, jeśli masz 10 metrów taśmy o mocy 10W/m, potrzebujesz zasilacza o mocy co najmniej 100W (10m * 10W/m = 100W).
Dlaczego 20% zapasu mocy w zasilaczu to Twój bufor bezpieczeństwa?
Dodanie zapasu mocy, zazwyczaj 10-20%, jest absolutnie kluczowe. Zasilacz pracujący na granicy swoich możliwości szybko się przegrzewa, co skraca jego żywotność i może prowadzić do awarii. Zapas mocy zapewnia, że zasilacz pracuje w optymalnych warunkach, jest mniej obciążony, a cała instalacja jest bardziej stabilna. Według danych Polski-LED, taki zapas to gwarancja bezpieczeństwa i dłuższego działania sprzętu.
Jeden duży zasilacz czy kilka mniejszych? Co sprawdzi się lepiej w Twoim projekcie?
Wybór między jednym mocnym zasilaczem a kilkoma mniejszymi zależy od specyfiki projektu. Jeden duży zasilacz może być bardziej estetyczny i łatwiejszy do ukrycia, jeśli cała instalacja znajduje się w jednym miejscu. Jednak w przypadku bardzo rozległych instalacji, rozłożenie obciążenia na kilka mniejszych zasilaczy może być bardziej praktyczne i bezpieczniejsze, minimalizując ryzyko awarii całego systemu w przypadku usterki jednego elementu. Warto też rozważyć, czy nie ułatwi to prowadzenia przewodów.
Najczęstsze błędy przy łączeniu taśm LED i jak ich unikać
Nawet najlepsze intencje mogą prowadzić do błędów, jeśli nie będziemy świadomi typowych pułapek. Oto najczęstsze z nich, które mogą zepsuć efekt Twojej instalacji LED.
Błąd nr 1: Zbyt długi szereg – dlaczego ostatnie metry taśmy ledwo świecą?
To klasyczny błąd początkujących. Podłączenie zbyt wielu odcinków taśmy LED w szereg prowadzi do znaczących spadków napięcia. Efekt jest taki, że ostatnie metry taśmy świecą znacznie słabiej, co psuje cały efekt wizualny. Zawsze pamiętaj o granicy 5 metrów dla połączeń szeregowych.
Błąd nr 2: Zasilacz dobrany "na styk" – prosta droga do przegrzania i awarii
Użycie zasilacza o mocy dokładnie odpowiadającej zapotrzebowaniu taśmy to proszenie się o kłopoty. Zasilacz pracujący na 100% swoich możliwości szybko się przegrzewa, jego żywotność drastycznie spada, a ryzyko nagłej awarii znacząco wzrasta. Zawsze stosuj zasadę zapasu mocy.
Błąd nr 3: Zbyt cienkie przewody – ukryty winowajca spadków napięcia
Grubość przewodów ma ogromne znaczenie! Zbyt cienkie przewody, nawet przy prawidłowym połączeniu równoległym, mogą generować znaczące spadki napięcia. Upewnij się, że używasz przewodów o odpowiednim przekroju, dostosowanym do natężenia prądu i długości połączenia. W razie wątpliwości zawsze wybierz grubsze przewody.
Scenariusze z życia wzięte: Którą metodę wybrać do konkretnego projektu?
Teoretyczna wiedza jest ważna, ale praktyczne zastosowanie jest kluczowe. Oto kilka przykładów, które pomogą Ci podjąć najlepszą decyzję w konkretnych sytuacjach.
Projekt "Podświetlenie półki": Krótki odcinek do 5 metrów – szeregowo czy równolegle?
Dla tak krótkiego odcinka, jak podświetlenie półki czy szafki, połączenie szeregowe jest technicznie możliwe i może być prostsze w wykonaniu. Jednakże, nawet w tym przypadku, łączenie równoległe jest zawsze bezpieczniejszym i bardziej niezawodnym wyborem. Zapewni ono idealnie równomierne światło i wyeliminuje ryzyko jakichkolwiek problemów z napięciem, nawet jeśli taśma okaże się nieco dłuższa niż zakładano.
Projekt "Oświetlenie sufitu podwieszanego": Długa linia światła powyżej 10 metrów – jedyna słuszna metoda
W przypadku tak długich instalacji, jak oświetlenie całego sufitu podwieszanego, łączenie równoległe jest absolutnie jedyną słuszną metodą. Aby zminimalizować spadki napięcia na tak dużej długości, często stosuje się dodatkowe techniki, takie jak zasilanie dwustronne (podłączenie do zasilacza z obu końców linii) lub zasilanie centralne, które są zaawansowanymi wariantami połączenia równoległego. Pozwalają one na dostarczenie równomiernego światła na całej długości.
Przeczytaj również: Jak sprawdzić, czy czujnik czadu działa i uniknąć zagrożenia w domu
Taśmy 12V vs 24V: Czy wyższe napięcie ułatwia sprawę przy długich instalacjach?
Tak, wyższe napięcie zdecydowanie ułatwia sprawę przy długich instalacjach. Taśmy LED 24V są znacznie mniej podatne na spadki napięcia niż ich odpowiedniki 12V. Oznacza to, że możesz poprowadzić dłuższe odcinki bez obawy o nierównomierne świecenie. Jeśli planujesz instalację przekraczającą kilka metrów, zdecydowanie warto rozważyć taśmy 24V, które w połączeniu z metodą równoległą zapewnią najlepsze rezultaty.
