Podłączenie front panelu do płyty głównej to kluczowy krok w budowie komputera, który może zadecydować o jego prawidłowym działaniu. Właściwe połączenia umożliwiają korzystanie z portów USB, audio oraz przycisków, które znajdują się na przednim panelu obudowy. W tym artykule omówimy, jak poprawnie podłączyć te elementy, aby uniknąć najczęstszych błędów i problemów, które mogą wystąpić podczas montażu.
Nieprawidłowe podłączenie kabli może prowadzić do uszkodzenia płyty głównej lub nieprawidłowego działania komputera. Dlatego ważne jest, aby dokładnie zrozumieć, jakie złącza są potrzebne i jak je prawidłowo podłączyć. Dzięki naszym wskazówkom i instrukcjom, każdy użytkownik, niezależnie od poziomu doświadczenia, będzie mógł skutecznie zrealizować ten proces.
Kluczowe informacje:- Podłączenie kabli USB 2.0 i 3.0 jest kluczowe dla funkcjonalności portów.
- Właściwe złącze audio zapewnia lepszą jakość dźwięku w komputerze.
- Przyciski Power SW i Reset SW są niezbędne do uruchamiania i resetowania systemu.
- Nieprawidłowe podłączenie może prowadzić do uszkodzenia sprzętu.
- Dokładne sprawdzenie oznaczeń na płycie głównej ułatwia podłączenie kabli.
Jak poprawnie podłączyć front panel do płyty głównej, aby uniknąć problemów
Podłączenie front panelu do płyty głównej to kluczowy krok, który wpływa na funkcjonalność całego komputera. Właściwe połączenia zapewniają, że wszystkie porty i przyciski działają poprawnie. Dlatego ważne jest, aby znać odpowiednie złącza i ich funkcje.
Nieprawidłowe podłączenie może prowadzić do problemów, takich jak brak reakcji przycisków lub nieprawidłowe działanie portów USB. Zrozumienie, jakie kable i złącza są wymagane, pozwoli uniknąć frustracji podczas montażu. W tym artykule omówimy, jak prawidłowo podłączyć front panel, aby zapewnić bezpieczeństwo i efektywność działania komputera.
Zrozumienie złącz front panelu i ich funkcji w komputerze
Front panel komputera składa się z różnych złącz, które mają swoje specyficzne funkcje. Najczęściej spotykane złącza to USB 2.0, USB 3.0, złącza audio oraz przyciski Power i Reset. Każde z tych złączy odgrywa istotną rolę w codziennym użytkowaniu komputera.
Na przykład, złącza USB umożliwiają podłączanie urządzeń zewnętrznych, takich jak myszki, klawiatury czy pendrive'y. Złącza audio są odpowiedzialne za jakość dźwięku, co jest szczególnie istotne dla graczy i osób korzystających z multimediów. Zrozumienie, jak działają te elementy, pomoże w ich prawidłowym podłączeniu i uniknięciu problemów.
Krok po kroku: jak podłączyć kable USB do płyty głównej
Podłączenie kabli USB do płyty głównej to kluczowy element montażu komputera. Jak podłączyć front panel tak, aby wszystko działało poprawnie? Zaczniemy od najważniejszych kroków, które pomogą uniknąć problemów. W zależności od modelu płyty głównej, złącza mogą się nieco różnić, ale zasady są zazwyczaj takie same.
Przede wszystkim znajdź złącze oznaczone jako USB, USB1/USB2, JUSB1, JUSB2 lub F_USB/FRONT_USB. Upewnij się, że wtyczka jest włożona w odpowiednim kierunku. Złącze USB 2.0 ma pięć bolców w górnym rzędzie i cztery w dolnym, z brakiem przedostatniego bolca w dolnym rzędzie. To istotne, aby nie pomylić orientacji, ponieważ może to prowadzić do uszkodzenia sprzętu.
Jeśli masz złącze USB 3.0, poszukaj szerokiego złącza, które również nie ma jednego bolca w jednym z narożników. To ułatwi prawidłowe podłączenie. W przypadku jakichkolwiek wątpliwości, zawsze warto zajrzeć do instrukcji obsługi płyty głównej.
- Znajdź odpowiednie złącze na płycie głównej.
- Włóż wtyczkę w odpowiednim kierunku.
- Upewnij się, że wszystkie bolce są poprawnie umiejscowione.
Jak podłączyć złącza audio i ich znaczenie dla jakości dźwięku

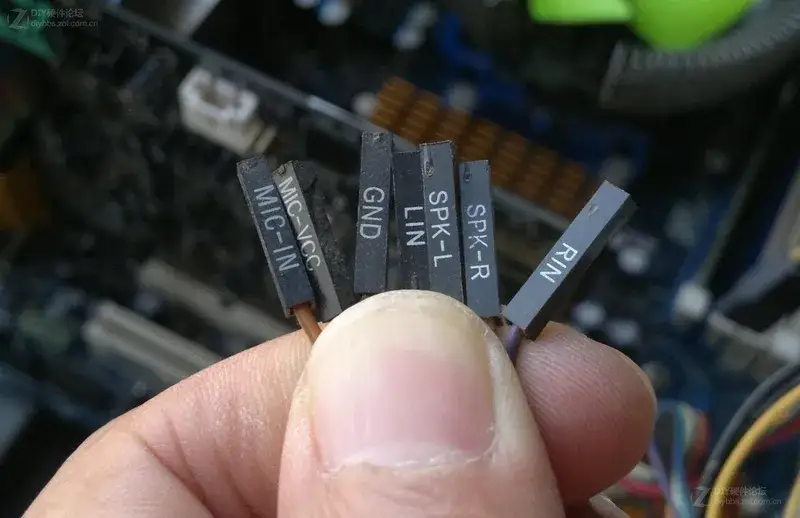

Podłączenie złączy audio jest równie ważne, jak podłączenie kabli USB. Złącze audio, zazwyczaj oznaczone jako HD_AUDIO, znajduje się w dolnym lewym rogu płyty głównej. Podłącz czarną kostkę z napisem HD_AUDIO do odpowiedniego złącza. W przypadku dedykowanej karty dźwiękowej, złącze to może być opisane jako FRONT_PANEL.
Właściwe podłączenie złączy audio ma kluczowe znaczenie dla jakości dźwięku, zwłaszcza jeśli korzystasz z głośników lub słuchawek. Nieprawidłowe połączenie może prowadzić do problemów z dźwiękiem, takich jak szumy czy brak sygnału. Dlatego upewnij się, że wszystkie kable są dobrze podłączone i nie są uszkodzone.
Podłączanie przycisków Power SW i Reset SW - co musisz wiedzieć
Podłączenie przycisków Power SW i Reset SW jest kluczowym krokiem w montażu komputera. Te przyciski umożliwiają włączanie i resetowanie systemu, co jest niezbędne do prawidłowego działania jednostki. Zazwyczaj złącza te są oznaczone na płycie głównej jako POWER SW oraz RESET SW, co ułatwia ich identyfikację.
Podczas podłączania tych przycisków należy zwrócić uwagę na ich orientację. Przyciski te często mają oznaczenia, które wskazują, jak je prawidłowo podłączyć. Ważne jest, aby upewnić się, że przewody są włożone w odpowiednie złącza, aby uniknąć problemów z uruchamianiem komputera. W przypadku nieprawidłowego podłączenia, przycisk resetowania może nie działać, co może prowadzić do frustracji.
Najczęstsze błędy przy podłączaniu front panelu i jak ich unikać
Podczas podłączania front panelu do płyty głównej, wiele osób popełnia błędy, które mogą prowadzić do problemów z działaniem komputera. Zrozumienie tych powszechnych błędów może pomóc w ich unikaniu. Warto zwrócić uwagę na oznaczenia złączy i upewnić się, że wszystkie kable są podłączone w odpowiedni sposób.
Jakie problemy mogą wystąpić po nieprawidłowym podłączeniu
Nieprawidłowe podłączenie kabli może prowadzić do różnych problemów z komputerem. Na przykład, jeśli kable USB nie są poprawnie podłączone, porty mogą nie działać, co uniemożliwi korzystanie z urządzeń zewnętrznych. Może to również powodować, że komputer nie uruchomi się prawidłowo, co jest frustrujące dla użytkownika.
Innym powszechnym problemem jest nieprawidłowe podłączenie złączy audio. Jeśli złącza te są źle umiejscowione, jakość dźwięku może być znacznie gorsza, a nawet całkowicie brak dźwięku. Użytkownicy mogą również zauważyć, że przycisk resetowania nie działa, co może być spowodowane błędnym podłączeniem Power SW i Reset SW.
Jak zidentyfikować i rozwiązać problemy z front panelem
Identyfikacja problemów z front panelem może być kluczowa dla prawidłowego działania komputera. Przy pierwszym uruchomieniu warto zwrócić uwagę na to, czy wszystkie złącza działają. Jeśli nie, należy sprawdzić, czy kable są poprawnie podłączone i czy nie występują żadne luźne połączenia. Często wystarczy ponownie podłączyć kable, aby rozwiązać problem.
W przypadku problemów z dźwiękiem, warto sprawdzić, czy złącza audio są prawidłowo podłączone. Użytkownicy mogą również skorzystać z oprogramowania diagnostycznego, które pomoże zidentyfikować problemy z połączeniami. Jeśli wszystkie kroki zawiodą, warto skontaktować się z zespołem pomocy technicznej, aby uzyskać dalszą pomoc.
| Problem | Możliwe rozwiązanie |
| Brak reakcji na przycisk Power | Sprawdź połączenie kabla Power SW |
| Nie działa port USB | Upewnij się, że kabel USB jest poprawnie podłączony |
| Brak dźwięku | Sprawdź połączenie złączy audio |
Czytaj więcej: Jak działa komin? Proste wyjaśnienie zasad działania i budowy komina w domu
Jak uniknąć problemów z podłączeniem front panelu w komputerze
Podczas montażu komputera kluczowe jest prawidłowe podłączenie front panelu, które wpływa na jego funkcjonalność. W artykule omówiono, jak podłączyć przyciski Power SW i Reset SW, podkreślając znaczenie ich orientacji oraz identyfikacji odpowiednich złączy na płycie głównej. Nieprawidłowe połączenia mogą prowadzić do problemów, takich jak brak reakcji na przycisk włączania czy nieprawidłowe działanie portów USB, co może być frustrujące dla użytkowników.
W artykule zwrócono również uwagę na znaczenie złączy audio, które mają kluczowy wpływ na jakość dźwięku. W przypadku ich niewłaściwego podłączenia użytkownicy mogą doświadczyć szumów lub całkowitego braku dźwięku. Dokładne sprawdzenie połączeń przed uruchomieniem komputera oraz znajomość najczęstszych błędów przy podłączaniu front panelu mogą znacząco zminimalizować ryzyko wystąpienia problemów w przyszłości.
