Zarabianie patch panelu to kluczowy etap w instalacji okablowania strukturalnego, który ma ogromne znaczenie dla prawidłowego funkcjonowania sieci. Proces ten polega na zakończeniu kabli skrętkowych na panelu krosowniczym, co umożliwia ich podłączenie do złącz LSA lub IDC. Właściwe zakończenie kabli nie tylko zapewnia stabilne połączenie elektryczne, ale także wpływa na wydajność całej sieci. W tym artykule przedstawimy, jak poprawnie zakończyć kable na patch panelu, unikając najczęstszych błędów oraz zyskując pewność w wykonaniu tej czynności.
W kolejnych częściach omówimy niezbędne narzędzia, standardy połączeń oraz szczegółowy proces zarabiania kabli. Dzięki temu każdy, kto chce nauczyć się tej umiejętności, będzie mógł to zrobić w sposób łatwy i zrozumiały.
Najważniejsze informacje:
- Patchpanele są kluczowym elementem okablowania strukturalnego, umożliwiającym zarządzanie połączeniami sieciowymi.
- Do zakończenia kabli stosuje się złącza LSA lub IDC, zgodnie z ustalonymi standardami T568A i T568B.
- Właściwe przygotowanie kabli oraz użycie odpowiednich narzędzi są niezbędne do uzyskania stabilnych połączeń.
- Najczęstsze błędy podczas zarabiania patch panelu obejmują niewłaściwe ułożenie kabli oraz brak testowania połączeń po zakończeniu pracy.
- Testowanie zakończonych połączeń jest kluczowe dla zapewnienia ich poprawności i wydajności sieci.
Jak poprawnie zakończyć kable na patch panelu dla początkujących
Zarabianie patch panelu to kluczowy etap w instalacji okablowania strukturalnego. Proces ten polega na zakończeniu kabli skrętkowych w sposób, który zapewnia stabilne połączenie sieciowe. Właściwe zakończenie kabli jest nie tylko istotne dla funkcjonowania sieci, ale także wpływa na jej wydajność. W tej sekcji omówimy ogólne kroki związane z zarabianiem patch panelu oraz jego znaczenie w kontekście instalacji sieciowych.
Podczas zakończenia kabli na patch panelu, ważne jest, aby przestrzegać ustalonych standardów połączeń, takich jak T568A i T568B. Dzięki temu można uniknąć problemów z kompatybilnością i zapewnić optymalną wydajność sieci. W kolejnych częściach artykułu skupimy się na bardziej szczegółowych aspektach, takich jak wybór narzędzi oraz konkretne techniki zakończenia kabli.
Wybór odpowiednich narzędzi do zarabiania patch panelu
Aby skutecznie zakończyć kable na patch panelu, niezbędne jest posiadanie odpowiednich narzędzi. Wśród nich znajdują się noże krosownicze, które są kluczowe do prawidłowego zaciśnięcia kabli w złączach LSA. Inne istotne narzędzia to tester kabli, który pozwala na sprawdzenie poprawności połączeń, oraz nożyczki do precyzyjnego przycinania kabli. Każde z tych narzędzi odgrywa istotną rolę w procesie zarabiania patch panelu.
- Noż krosowniczy: Umożliwia zaciśnięcie żył kabla w złączach LSA, zapewniając stabilne połączenie elektryczne.
- Tester kabli: Służy do weryfikacji poprawności zakończenia kabli oraz identyfikacji ewentualnych błędów.
- Nożyczki: Używane do precyzyjnego przycinania kabli na odpowiednią długość.
Standardy połączeń: T568A i T568B wyjaśnione
Standardy T568A i T568B to dwa najpopularniejsze schematy okablowania stosowane w instalacjach sieciowych. Oba standardy definiują, jak żyły kabli skrętkowych powinny być podłączone do złącz RJ45, co ma kluczowe znaczenie dla poprawnego działania sieci. T568A jest często preferowany w instalacjach domowych, podczas gdy T568B jest częściej stosowany w środowiskach komercyjnych. Wybór jednego z tych standardów nie tylko wpływa na kompatybilność urządzeń, ale także na wydajność całej sieci.
Warto zaznaczyć, że oba standardy różnią się jedynie kolejnością kolorów żył, co oznacza, że można je stosować wymiennie, ale należy zachować spójność w całej instalacji. W praktyce, jeśli w danej sieci zastosowano standard T568A, wszystkie kable powinny być zakończone w tym samym standardzie, aby uniknąć problemów z połączeniami. W poniższej tabeli przedstawiono porównanie pinów dla obu standardów.
| Pin | T568A | T568B |
|---|---|---|
| 1 | Zielony biały | Pomarańczowy biały |
| 2 | Zielony | Pomarańczowy |
| 3 | Brązowy biały | Zielony biały |
| 4 | Brązowy | Zielony |
| 5 | Niebieski biały | Niebieski biały |
| 6 | Niebieski | Niebieski |
| 7 | Pomarańczowy biały | Brązowy biały |
| 8 | Pomarańczowy | Brązowy |
Przygotowanie kabli do zakończenia na panelu
Aby prawidłowo zakończyć kable na patch panelu, kluczowe jest ich odpowiednie przygotowanie. Proces ten zaczyna się od strippingu, czyli usunięcia izolacji z końców kabli, co pozwala na odsłonięcie żył miedzianych. Ważne jest, aby podczas tego etapu nie uszkodzić samych żył, ponieważ może to prowadzić do problemów z połączeniem. Po odsłonięciu żył, należy je organizować według ustalonych standardów, takich jak T568A lub T568B, co zapewni prawidłowe działanie sieci. Dobrze zorganizowane kable ułatwiają również proces ich zakończenia na panelu.
Podczas przygotowania kabli warto zwrócić uwagę na długość odsłoniętej części. Zbyt krótka długość może utrudnić podłączenie, a zbyt długa może prowadzić do bałaganu w panelu. Upewnij się, że żyły są odpowiednio ułożone i nie mają zagięć, co może wpłynąć na jakość sygnału. Dobrze przygotowane kable to klucz do sukcesu w procesie zarabiania patch panelu.

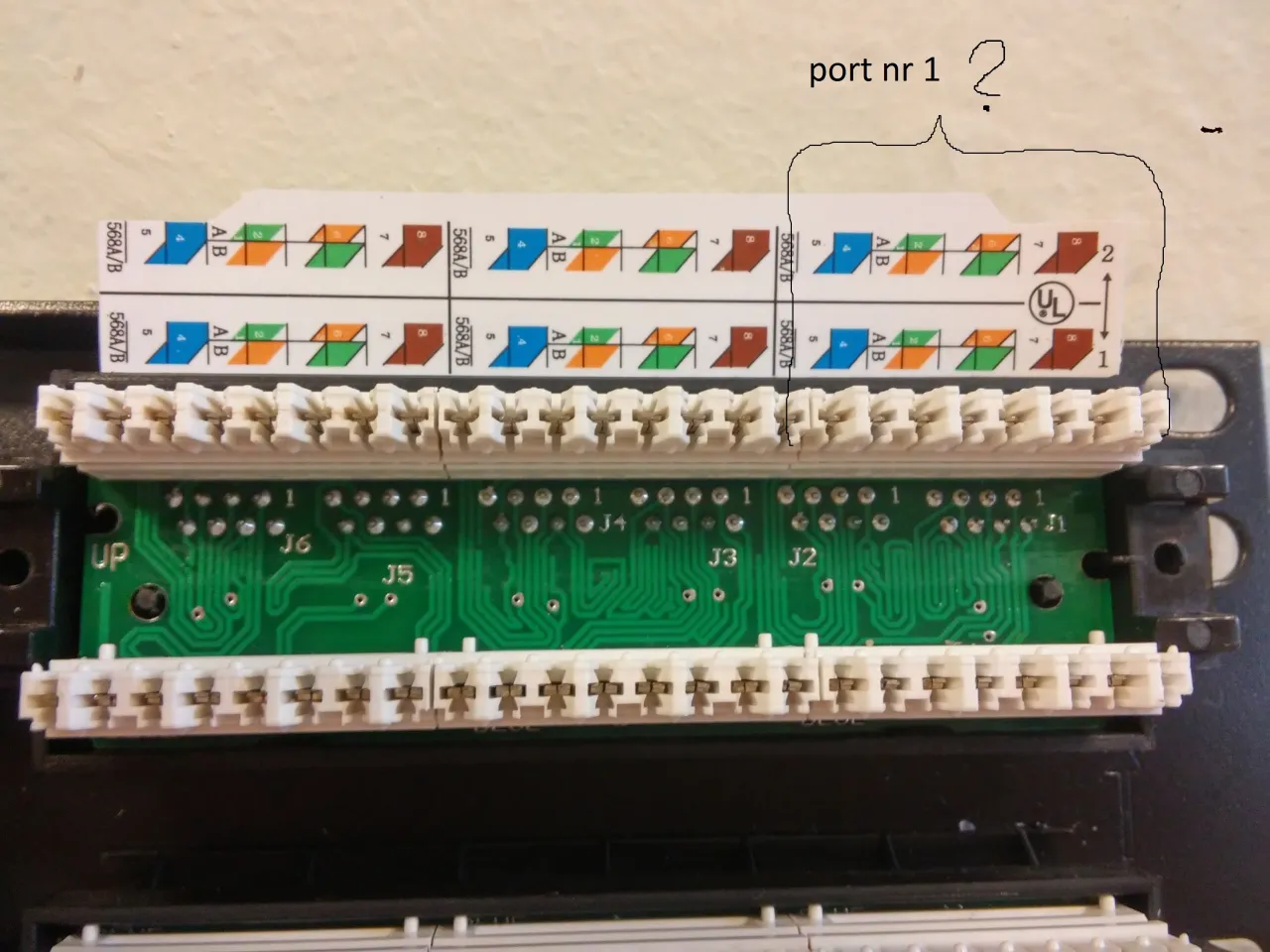

Technika zaciśnięcia kabli w złączach LSA
Technika zaciśnięcia kabli w złączach LSA jest kluczowym etapem w procesie zarabiania patch panelu. Po odpowiednim przygotowaniu kabli, należy je wprowadzić do złącz LSA w panelu. Używając noża krosowniczego, należy zaciśnąć żyły w złączu, co zapewnia stabilne połączenie elektryczne. Ważne jest, aby ostrze noża było skierowane na zewnątrz podczas zaciśnięcia, aby nie uszkodzić przewodów. Dobrze wykonane zaciśnięcie gwarantuje, że połączenie będzie trwałe i niezawodne.
Podczas zaciśnięcia warto również zwrócić uwagę na odpowiednią siłę nacisku. Zbyt mocne zaciśnięcie może uszkodzić żyły, a zbyt słabe może prowadzić do niestabilnych połączeń. Po zakończeniu zaciśnięcia, każdy kabel powinien być sprawdzony, aby upewnić się, że połączenie jest prawidłowe. Zastosowanie odpowiednich technik zaciśnięcia jest kluczowe dla zapewnienia wysokiej jakości instalacji sieciowej.
Najczęstsze błędy podczas zarabiania patch panelu i jak ich unikać
Podczas procesu zarabiania patch panelu istnieje wiele pułapek, które mogą prowadzić do problemów z połączeniami sieciowymi. Jednym z najczęstszych błędów jest niewłaściwe ułożenie kabli. Kiedy kable są źle zorganizowane, może to prowadzić do zakłóceń sygnału, co wpływa na wydajność całej sieci. Ponadto, nieodpowiednie ułożenie kabli może utrudniać identyfikację poszczególnych połączeń, co w przyszłości może prowadzić do trudności w diagnostyce problemów. Aby uniknąć takich sytuacji, warto zadbać o staranne zarządzanie kablami i ich odpowiednie oznaczenie.
Innym powszechnym błędem jest zbyt mocne lub zbyt słabe zaciśnięcie kabli w złączach. Zbyt mocne zaciśnięcie może uszkodzić żyły kabli, co prowadzi do niestabilnych połączeń, a zbyt słabe może skutkować ich wypadaniem. Kluczowe jest, aby stosować odpowiednią technikę zaciśnięcia, aby zapewnić trwałość i niezawodność połączeń. Świadomość tych błędów i ich konsekwencji jest niezbędna dla każdego, kto chce nauczyć się, jak poprawnie zarobić patch panel.
Problemy z nieprawidłowym ułożeniem kabli i ich skutki
Niewłaściwe ułożenie kabli może prowadzić do poważnych problemów w funkcjonowaniu sieci. Kiedy kable są splątane lub zbyt ciasno ułożone, może to powodować zakłócenia sygnału, co wpływa na jakość połączeń. Ponadto, takie ułożenie może prowadzić do trudności w późniejszym diagnozowaniu problemów, co może wydłużyć czas przestoju sieci. Właściwe zarządzanie kablami, w tym ich odpowiednie oznaczanie i organizacja, jest kluczowe dla zapewnienia sprawności sieci. Warto zainwestować czas w odpowiednie przygotowanie i organizację kabli, aby uniknąć tych problemów w przyszłości.
Jak właściwie testować połączenia po zakończeniu pracy
Testowanie połączeń po zakończeniu pracy jest kluczowym krokiem w procesie zarabiania patch panelu. Umożliwia to weryfikację, czy wszystkie żyły kabli są prawidłowo podłączone i czy połączenia działają zgodnie z oczekiwaniami. Najczęściej stosowanymi metodami testowania są testery kabli, które sprawdzają ciągłość połączeń oraz identyfikują ewentualne błędy, takie jak zwarcia czy przerwy w obwodzie. Warto również przeprowadzić testy na przepustowość, aby upewnić się, że sieć działa na optymalnym poziomie.
Podczas testowania połączeń, kluczowe jest użycie odpowiednich narzędzi, które zapewnią dokładne wyniki. Dobrze jest również zapoznać się z instrukcją obsługi testera, aby w pełni wykorzystać jego możliwości. Dzięki testowaniu można szybko zidentyfikować i naprawić problemy, co pozwala na uniknięcie przyszłych trudności z siecią.
- FLUKE Networks CableIQ: Tester kabli, który pozwala na sprawdzenie ciągłości oraz identyfikację problemów w połączeniach.
- NetAlly EtherScope nXG: Zaawansowane narzędzie do testowania, które oferuje funkcje analizy wydajności sieci.
- Ideal Networks SignalTEK 10G: Tester, który sprawdza jakość sygnału oraz przepustowość, idealny do instalacji w sieciach o dużym obciążeniu.
Jak optymalizować zarabianie patch panelu dla przyszłych potrzeb

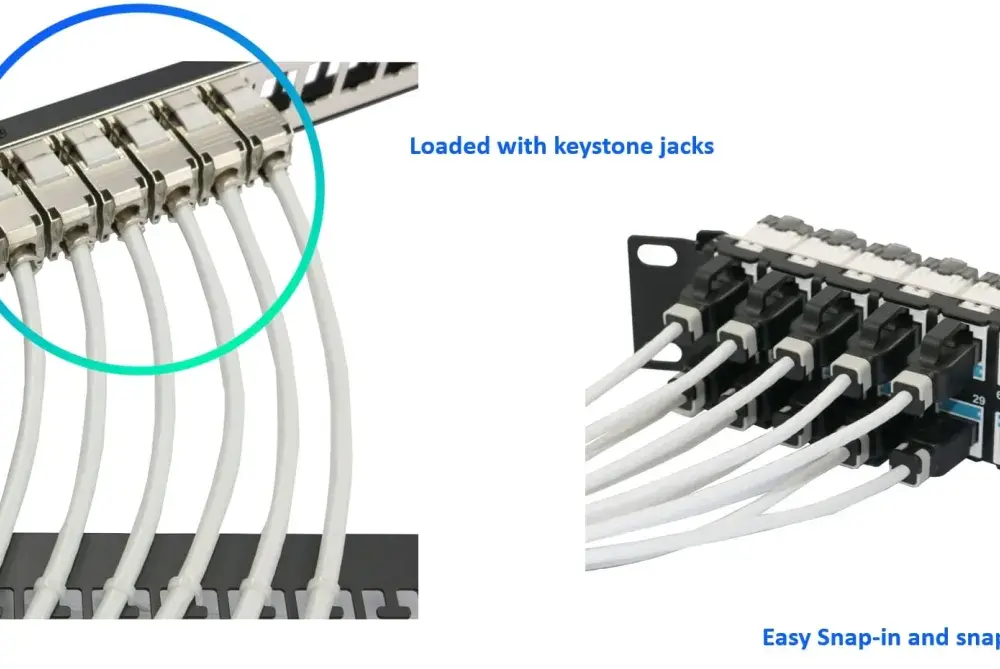

Optymalizacja procesu zarabiania patch panelu może znacząco wpłynąć na efektywność i elastyczność sieci w dłuższej perspektywie. W miarę jak technologia się rozwija, a potrzeby użytkowników rosną, warto rozważyć implementację modułowych rozwiązań w instalacji okablowania. Użycie paneli krosowniczych z wymiennymi modułami keystonowymi pozwala na łatwą modyfikację i aktualizację systemu bez konieczności wymiany całego okablowania. Dzięki temu, w przypadku zmiany standardów lub dodania nowych urządzeń, wystarczy wymienić tylko odpowiednie moduły, co oszczędza czas i koszty.
Dodatkowo, warto zainwestować w inteligentne systemy zarządzania kablami, które oferują funkcje monitorowania i analizy wydajności. Takie rozwiązania pozwalają na bieżąco śledzić stan połączeń, identyfikować potencjalne problemy oraz optymalizować przepustowość sieci. Wprowadzenie takich technologii nie tylko zwiększa efektywność zarządzania siecią, ale również ułatwia przyszłe rozbudowy i modernizacje, co jest kluczowe w dynamicznie zmieniającym się środowisku technologicznym.
