Podłączenie taśmy LED do włącznika - Zrób to bezpiecznie!

Podłączenie standardowej taśmy LED (12V lub 24V) do domowej instalacji elektrycznej 230V z wykorzystaniem klasycznego włącznika ściennego może wydawać się skomplikowane, ale z odpowiednią wiedzą i ostrożnością jest to zadanie w zasięgu możliwości każdego majsterkowicza. Ten kompleksowy przewodnik krok po kroku przeprowadzi Cię przez cały proces, od wyboru niezbędnych komponentów, przez obliczanie mocy zasilacza, aż po szczegółowy schemat połączeń i praktyczne porady dotyczące rozwiązywania najczęstszych problemów. Dzięki temu będziesz mógł bezpiecznie i efektownie zrealizować swój własny projekt oświetleniowy.

Zanim zaczniesz: Fundamenty bezpiecznego montażu taśmy LED

Priorytet #1: Jak pracować z prądem 230V, by nie zrobić sobie krzywdy?

Praca z napięciem 230V wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Jest to napięcie, które może być śmiertelnie niebezpieczne, dlatego nigdy nie należy lekceważyć potencjalnych zagrożeń. Zanim przystąpisz do jakichkolwiek prac, upewnij się, że zasilanie w obwodzie, nad którym pracujesz, jest całkowicie odłączone. Zawsze wyłącz odpowiedni bezpiecznik w skrzynce rozdzielczej. Nigdy nie ufaj tylko wyłącznikowi światła zawsze potwierdź brak napięcia za pomocą próbnika napięcia. Używaj narzędzi z izolowanymi rękojeściami, a jeśli pracujesz w wilgotnym miejscu, zachowaj szczególną ostrożność. Pamiętaj, że Twoje ręce muszą być całkowicie suche. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub bezpieczeństwa przeprowadzenia danej czynności, zdecydowanie skonsultuj się z wykwalifikowanym elektrykiem. Twoje bezpieczeństwo jest najważniejsze.

Kompletna lista zakupów: Czego potrzebujesz, by podłączyć taśmę do włącznika?

• Taśma LED (12V lub 24V)
• Zasilacz LED (o odpowiednim napięciu i mocy)
• Włącznik ścienny (klasyczny)
• Przewody elektryczne (np. YDYp 3x1.5mm² do 230V, przewody niskonapięciowe do taśmy)
• Złączki (szybkozłączki Wago lub kostki)
• Izolacja (taśma izolacyjna, koszulki termokurczliwe)
• Narzędzia: próbnik napięcia, miernik uniwersalny, ściągacz izolacji, wkrętaki

Jak obliczyć moc zasilacza do taśmy LED? Prosty wzór, który uchroni Cię przed awarią

Prawidłowy dobór mocy zasilacza jest kluczowy dla długiej i bezproblemowej pracy całej instalacji. Aby to zrobić, najpierw musisz obliczyć całkowity pobór mocy przez taśmę LED. Służy do tego prosty wzór: moc na metr taśmy LED * długość taśmy w metrach = całkowity pobór mocy. Na przykład, jeśli Twoja taśma ma moc 10 W/m, a chcesz zainstalować 5 metrów, całkowity pobór mocy wyniesie 10 W/m * 5 m = 50 W. Następnie, aby zapewnić zapas mocy i przedłużyć żywotność zasilacza, jego moc powinna być o około 20-30% wyższa niż obliczony pobór. W naszym przykładzie, dla 50 W poboru, potrzebujesz zasilacza o mocy co najmniej 60 W (50 W + 20% zapasu).

Taśma 12V czy 24V? Którą wybrać i dlaczego to ma znaczenie dla całej instalacji?

Wybór między taśmą LED 12V a 24V ma istotne znaczenie, zwłaszcza przy dłuższych instalacjach. Taśmy 24V charakteryzują się większą odpornością na spadki napięcia. Oznacza to, że możesz zastosować dłuższe odcinki taśmy bez widocznego osłabienia jej jasności na końcach. W praktyce pozwala to na bardziej elastyczne projektowanie oświetlenia. Niezależnie od wyboru, kluczowe jest, aby napięcie zasilacza było ściśle dopasowane do napięcia nominalnego taśmy LED. Podłączenie taśmy 12V do zasilacza 24V lub odwrotnie, spowoduje jej natychmiastowe uszkodzenie.

Podłączamy taśmę LED do włącznika krok po kroku: Schemat i instrukcja

Krok 1: Przygotowanie instalacji – jak bezpiecznie odłączyć zasilanie i znaleźć właściwe przewody?

1. Przed rozpoczęciem prac, bezwzględnie wyłącz zasilanie w obwodzie, w którym będziesz pracować. Zlokalizuj odpowiedni bezpiecznik w skrzynce rozdzielczej i go opuść.
2. Użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Sprawdź wszystkie żyły.
3. Zidentyfikuj przewody: zazwyczaj w instalacji 230V spotkasz przewód fazowy (oznaczany jako L, często brązowy lub czarny), przewód neutralny (N, niebieski) oraz przewód ochronny (PE, żółto-zielony).

Krok 2: Montaż zasilacza w puszce lub w jej pobliżu – gdzie go umieścić?

Miejsce montażu zasilacza powinno być przemyślane pod kątem bezpieczeństwa, dostępności i estetyki. Zasilacze, zwłaszcza te o większej mocy, mogą się nagrzewać, dlatego ważne jest zapewnienie im odpowiedniej wentylacji. Unikaj montażu w szczelnych, zamkniętych przestrzeniach bez cyrkulacji powietrza. Zasilacz powinien być również łatwo dostępny na wypadek konieczności serwisowania lub wymiany. W zależności od typu zasilacza (modułowy, wtyczkowy, hermetyczny) oraz estetyki projektu, można go ukryć w puszce instalacyjnej, suficie podwieszanym, wewnątrz mebli lub za innymi elementami zabudowy.

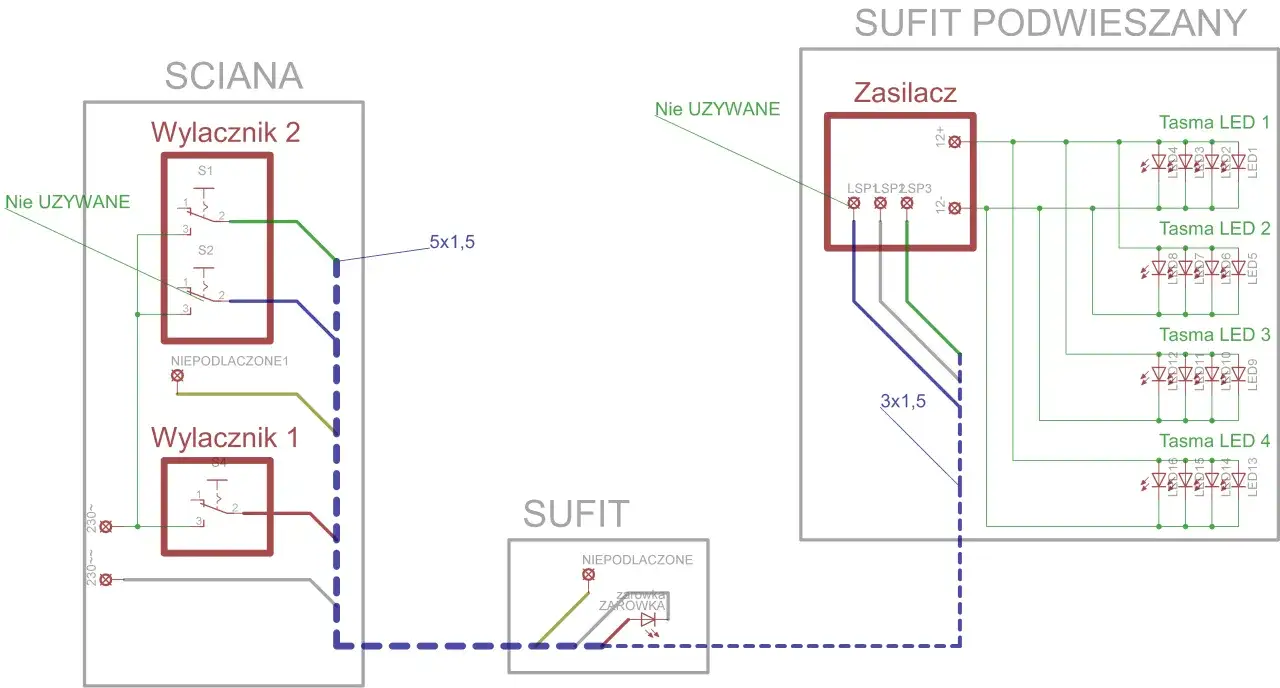

Krok 3: Schemat podłączenia, czyli co z czym połączyć? (Przewody 230V -> Włącznik -> Zasilacz)

1. Przewód fazowy (L) z instalacji 230V podłącz do jednego z zacisków włącznika ściennego.
2. Z drugiego zacisku włącznika poprowadź nowy przewód, który podłączysz do zacisku oznaczonego jako "L" (Live) na wejściu zasilacza LED.
3. Przewód neutralny (N) z instalacji 230V podłącz bezpośrednio do zacisku oznaczonego jako "N" (Neutral) na wejściu zasilacza LED.
4. Jeśli Twój zasilacz posiada zacisk uziemienia (PE), podłącz do niego przewód ochronny (PE) z instalacji 230V. Jest to ważny element bezpieczeństwa.

Pamiętaj, aby wszystkie połączenia były solidne i dobrze zaizolowane, najlepiej przy użyciu szybkozłączek lub kostek elektrycznych.

Krok 4: Podłączenie taśmy LED do wyjścia zasilacza – na co zwrócić uwagę przy niskim napięciu?

1. Podłącz wyjście oznaczone jako "+V" na zasilaczu do dodatniego bieguna (+) na taśmie LED.
2. Podłącz wyjście oznaczone jako "-V" na zasilaczu do ujemnego bieguna (-) na taśmie LED.

Zachowanie prawidłowej polaryzacji jest absolutnie kluczowe dla działania taśmy LED. Większość taśm LED można ciąć w wyznaczonych miejscach (zazwyczaj oznaczone symbolem nożyczek). Do połączeń użyj dedykowanych złączek lub, jeśli masz umiejętności, wykonaj lutowanie.

Krok 5: Testujemy całość przed finalnym montażem taśmy

Zanim na dobre zamontujesz taśmę LED i ukryjesz przewody, przeprowadź test. Upewnij się, że wszystkie połączenia są bezpieczne, dobrze zaizolowane i nie ma ryzyka zwarcia. Następnie włącz zasilanie w skrzynce rozdzielczej. Sprawdź, czy taśma LED świeci zgodnie z oczekiwaniami i czy włącznik ścienny działa poprawnie. Jeśli wszystko działa jak należy, możesz przystąpić do finalnego montażu taśmy, np. przyklejenia jej w wybranym miejscu lub umieszczenia w profilu aluminiowym.

Najczęstsze błędy i problemy: Co zrobić, gdy coś pójdzie nie tak?

Dlaczego taśma LED mruga lub gaśnie? Diagnoza problemu z zasilaczem

Migotanie lub nagłe gaśnięcie taśmy LED jest często sygnałem problemu z zasilaczem. Najczęstsze przyczyny to przeciążenie zasilacza czyli sytuacja, gdy całkowita moc pobierana przez taśmę jest wyższa niż moc znamionowa zasilacza. Może to prowadzić do jego przegrzewania i niestabilnej pracy. Inne możliwości to uszkodzenie samego zasilacza lub niestabilne napięcie wejściowe z sieci. W takiej sytuacji należy sprawdzić, czy moc zasilacza jest odpowiednio dobrana do długości i mocy taśmy, a w razie wątpliwości rozważyć jego wymianę na mocniejszy lub nowy egzemplarz.

Koniec taśmy świeci słabiej niż początek – jak rozwiązać problem spadków napięcia?

Jest to klasyczny objaw spadków napięcia, które pojawiają się na długich odcinkach taśmy LED, szczególnie tych pracujących na niższym napięciu (12V). Im dłuższy odcinek, tym większy spadek napięcia, co skutkuje słabszym świeceniem końcowych diod. Aby temu zaradzić, można zastosować kilka rozwiązań: skrócenie pojedynczych odcinków taśmy do maksymalnie 5 metrów, zasilanie równoległe (gdzie każdy odcinek jest zasilany osobnymi przewodami z zasilacza), doprowadzenie zasilania z obu końców długiego odcinka taśmy, lub wybór taśmy 24V, która jest mniej podatna na ten problem.

Taśma nie świeci w ogóle? Sprawdź te 3 rzeczy, zanim wezwiesz elektryka

1. Sprawdź zasilanie 230V: Użyj próbnika napięcia, aby upewnić się, że do zasilacza dociera prąd z instalacji 230V.
2. Sprawdź napięcie wyjściowe zasilacza: Za pomocą miernika uniwersalnego zmierz napięcie na wyjściu zasilacza. Powinno ono wynosić odpowiednio 12V lub 24V.
3. Sprawdź polaryzację i połączenia: Upewnij się, że podłączyłeś taśmę LED z zachowaniem prawidłowej polaryzacji (+ do +, - do -) i że wszystkie połączenia są pewne i nieuszkodzone.

Jak estetycznie zamaskować zasilacz i przewody? Praktyczne triki

• Wykorzystaj profile aluminiowe do taśm LED wiele z nich posiada specjalne miejsce na zasilacz i pozwala na estetyczne ukrycie przewodów.
• Zamontuj zasilacz w standardowej puszce instalacyjnej, jeśli pozwala na to jej wielkość i wentylacja.
• Ukryj zasilacz i przewody wewnątrz mebli, w specjalnie przygotowanych wnękach lub za elementami zabudowy.
• Rozważ montaż w sufitach podwieszanych lub za listwami przypodłogowymi, jeśli projekt instalacji na to pozwala.

Czy można podłączyć taśmę LED bezpośrednio do 230V? Rozprawiamy się z popularnym mitem

Standardowa taśma 12V a specjalna taśma 230V – jakie są kluczowe różnice?

Standardowe taśmy LED, które najczęściej spotykamy w domowych zastosowaniach, pracują na niskim napięciu 12V lub 24V. Wymagają one zastosowania zewnętrznego zasilacza, który transformuje napięcie sieciowe 230V AC na bezpieczne, stałe niskie napięcie DC. Istnieją jednak również specjalne taśmy LED przeznaczone do bezpośredniego podłączenia do sieci 230V. Posiadają one wbudowane układy prostownicze i stabilizujące, eliminując potrzebę stosowania zewnętrznego zasilacza. Taśmy te są zazwyczaj grubsze, mniej elastyczne i mają większe odstępy między punktami cięcia. Z tego powodu, a także ze względu na kwestie bezpieczeństwa i stabilności napięcia, są one rzadziej wybierane do projektów DIY.

Przeczytaj również: Jak zrobić wentylację grawitacyjną bez komina i uniknąć problemów z powietrzem

Dlaczego użycie zasilacza jest absolutnie niezbędne dla bezpieczeństwa i żywotności diod?

Użycie odpowiedniego zasilacza jest fundamentalne z dwóch kluczowych powodów. Po pierwsze, bezpieczeństwo. Zasilacz przekształca wysokie, niebezpieczne napięcie sieciowe 230V na niskie, bezpieczne napięcie 12V lub 24V. Bezpośrednie podłączenie standardowej taśmy LED do 230V spowodowałoby jej natychmiastowe zniszczenie, a co gorsza, stworzyłoby śmiertelne zagrożenie porażenia prądem i ryzyko pożaru. Po drugie, żywotność diod. Zasilacz dostarcza do taśmy LED stabilne napięcie i prąd, które są niezbędne do jej prawidłowego działania. Bez tej stabilizacji, diody LED uległyby przegrzaniu i przepaleniu w bardzo krótkim czasie, znacząco skracając ich żywotność lub uniemożliwiając pracę od razu.
