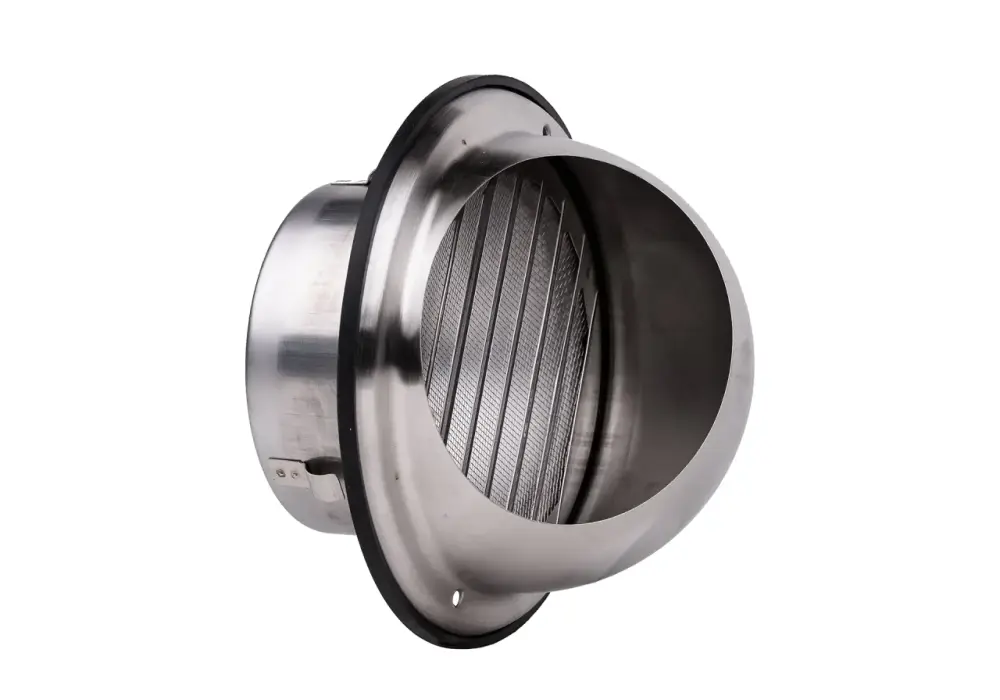

Czerpnia do kominka - Klucz do bezpieczeństwa i efektywności

Czerpnia powietrza to kluczowy element instalacji kominkowej, zwłaszcza w nowoczesnych, szczelnych domach, które często są wyposażone w wentylację mechaniczną. Jej głównym zadaniem jest doprowadzenie powietrza z zewnątrz bezpośrednio do komory spalania. Zapobiega to zużywaniu cennego tlenu z pomieszczenia, co mogłoby prowadzić do problemów z wentylacją, cofania się dymu, a nawet powstawania niebezpiecznego dla zdrowia podciśnienia w budynku.

Zgodnie z obowiązującymi przepisami, na każdy 1 kW mocy nominalnej kominka należy zapewnić dopływ co najmniej 10 m³ powietrza na godzinę. Szacuje się również, że do efektywnego spalenia 1 kg drewna potrzeba średnio około 8-10 m³ powietrza. System doprowadzający powietrze składa się z czerpni umieszczonej na zewnątrz budynku, kanału (rury) doprowadzającego powietrze oraz przepustnicy do jego regulacji.

Najważniejsze zasady montażu i wyboru:

• Lokalizacja: Czerpnię montuje się na ścianie zewnętrznej, najlepiej od strony zachodniej (która w Polsce jest najczęściej kierunkiem wiatru), na wysokości około 30-50 cm nad poziomem gruntu. Należy unikać montażu od strony ulicy lub w miejscach, gdzie mogą być zasysane zanieczyszczenia.
• Kanał doprowadzający: Najczęściej stosuje się rury wykonane z PVC, stali ocynkowanej lub aluminium. Rekomendowany przekrój kanału to minimum 200 cm², co odpowiada rurze okrągłej o średnicy co najmniej 160 mm. Kanał prowadzony w posadzce lub gruncie powinien mieć lekki spadek skierowany na zewnątrz, aby zapobiec gromadzeniu się skroplin.
• Przepustnica: Jest to niezbędny element systemu, który pozwala na precyzyjną regulację ilości dostarczanego powietrza. Umożliwia także całkowite zamknięcie dolotu, gdy kominek nie jest używany, co chroni przed niekontrolowanym wychładzaniem wnętrza.

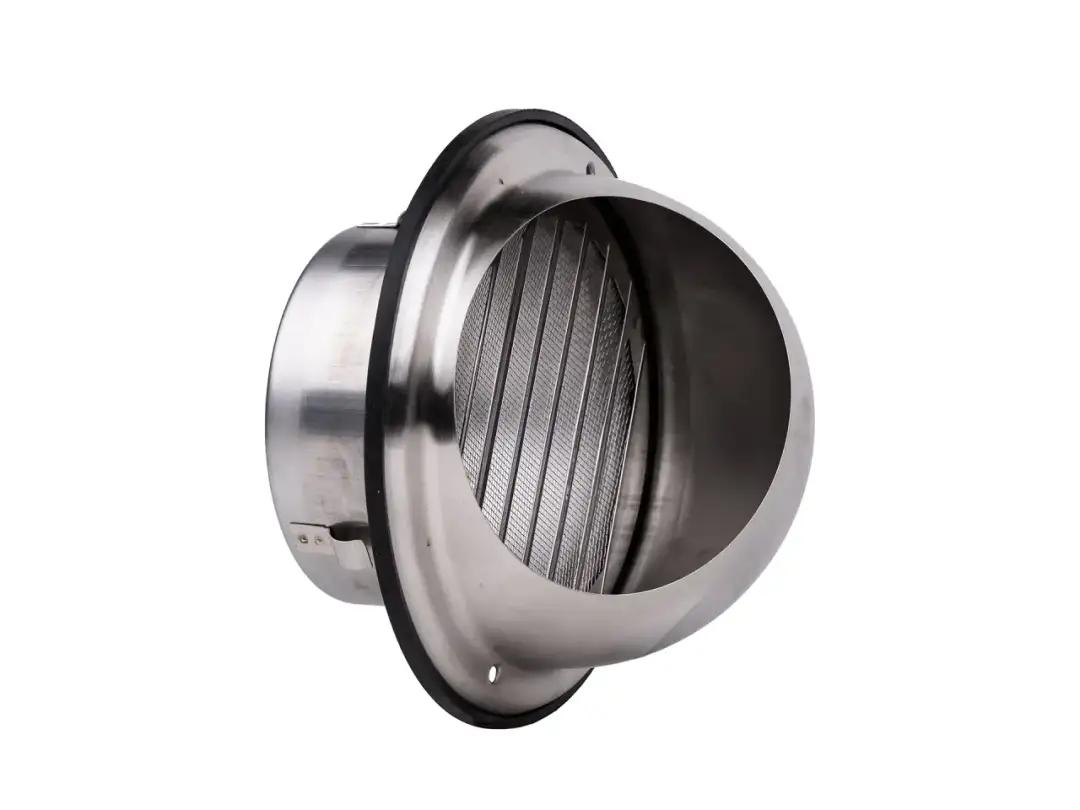

• Zabezpieczenie: Zewnętrzny wlot czerpni musi być wyposażony w siatkę ochronną, która skutecznie chroni przed przedostawaniem się owadów, gryzoni i większych zanieczyszczeń.

Najprostszym sposobem montażu jest zaplanowanie kanału doprowadzającego powietrze już na etapie budowy domu, prowadząc go pod posadzką. W istniejących budynkach możliwe jest wykonanie przewiertu przez ścianę zewnętrzną w pobliżu kominka.

Dlaczego doprowadzenie powietrza z zewnątrz to dziś absolutna konieczność?

W dobie nowoczesnego budownictwa, gdzie domy stają się coraz bardziej szczelne, a systemy wentylacyjne często opierają się na rekuperacji, doprowadzenie powietrza do kominka z zewnątrz jest absolutną koniecznością. Dawniej, gdy budynki były mniej szczelne, kominek mógł swobodnie czerpać powietrze z otoczenia. Dziś jednak brak dedykowanego dolotu powietrza oznacza, że kominek zaczyna "kraść" tlen z pomieszczenia, w którym się znajduje. Może to prowadzić do niebezpiecznego zjawiska podciśnienia w całym domu, które z kolei sprzyja cofaniu się dymu z kominka do pomieszczenia. To nie tylko obniża komfort użytkowania, powodując problemy z rozpalaniem i słabe spalanie, ale przede wszystkim stwarza poważne zagrożenie dla zdrowia i życia mieszkańców, w tym ryzyko zatrucia tlenkiem węgla (czadem).

Co więcej, taki niekontrolowany pobór powietrza przez kominek może zakłócać pracę systemu rekuperacji, obniżając jego efektywność i prowadząc do niepożądanego wychładzania wnętrz. Dlatego właśnie instalacja czerpni powietrza jest tak ważna dla bezpieczeństwa, komfortu i efektywności energetycznej nowoczesnego domu z kominkiem.

Czym jest i jak działa system doprowadzania powietrza do kominka?

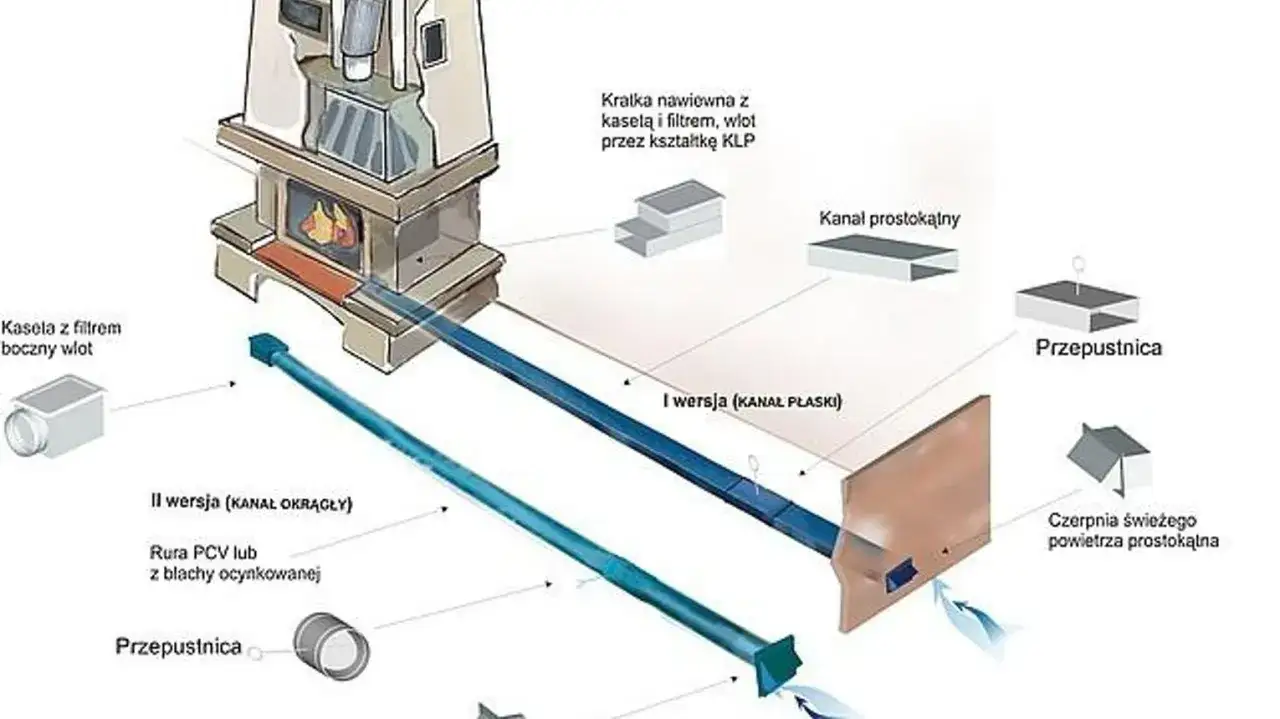

System doprowadzania powietrza do kominka to zespół elementów, którego zadaniem jest zapewnienie stałego i kontrolowanego dopływu świeżego powietrza z zewnątrz bezpośrednio do komory spalania wkładu kominkowego. Kluczowym elementem jest tutaj czerpnia powietrza jest to zewnętrzny wlot, zazwyczaj umieszczony na ścianie budynku, który przechwytuje powietrze z otoczenia. Kolejnym elementem jest kanał nawiewny, czyli rura, która transportuje powietrze od czerpni do wnętrza budynku, a następnie do kominka. Zwykle wykonuje się go ze stali nierdzewnej, stali ocynkowanej lub tworzywa sztucznego (PVC). Ważne jest, aby kanał ten miał odpowiednią średnicę, która zapewni wystarczający przepływ powietrza rekomendowany przekrój to minimum 200 cm², co odpowiada rurze okrągłej o średnicy co najmniej 160 mm.

Ostatnim, ale równie istotnym elementem jest przepustnica. Jest to zawór umieszczony w kanale, który pozwala na regulację ilości doprowadzanego powietrza. Można dzięki niej zwiększyć lub zmniejszyć dopływ, a także całkowicie zamknąć dopływ, gdy kominek nie jest używany. Zapobiega to niepotrzebnemu wychładzaniu pomieszczenia przez zimne powietrze z zewnątrz.

Cały system działa w następujący sposób: powietrze z zewnątrz jest zasysane przez czerpnię, następnie przepływa przez kanał nawiewny, przechodzi przez przepustnicę, gdzie jego ilość jest regulowana, i ostatecznie trafia bezpośrednio do komory spalania wkładu kominkowego, zapewniając optymalne warunki do efektywnego i bezpiecznego spalania drewna. Przepisy jasno określają zapotrzebowanie na powietrze: na każdy 1 kW mocy nominalnej kominka potrzebujemy co najmniej 10 m³ powietrza na godzinę, a do spalenia 1 kg drewna potrzeba średnio 8-10 m³ powietrza.

Jak wybrać idealną czerpnię do swojego kominka? Praktyczny przewodnik

Wybór odpowiedniej czerpni powietrza do kominka może wydawać się skomplikowany, ale stosując się do kilku prostych zasad, można dokonać świadomego wyboru. Na rynku dostępne są czerpnie o różnych kształtach najczęściej spotykane są modele okrągłe i prostokątne. Okrągłe czerpnie są zazwyczaj bardziej uniwersalne i łatwiejsze do zintegrowania z różnymi typami ścian, podczas gdy prostokątne mogą lepiej komponować się z nowoczesną architekturą. Wybór kształtu często zależy od indywidualnych preferencji estetycznych i możliwości montażowych.

Kolejnym ważnym elementem jest przepustnica. Dostępne są przepustnice manualne, które obsługuje się ręcznie, oraz automatyczne, które mogą reagować na zmiany temperatury lub ciśnienia. Przepustnice manualne są prostsze i tańsze, ale wymagają regularnej regulacji. Przepustnice automatyczne zapewniają większy komfort i optymalizują dopływ powietrza, ale są droższe. Niezależnie od typu, przepustnica jest elementem niezbędnym do prawidłowej pracy systemu.

Materiał, z którego wykonany jest kanał doprowadzający powietrze, również ma znaczenie. Stal nierdzewna jest najbardziej trwała i odporna na korozję, ale też najdroższa. Stal ocynkowana stanowi dobry kompromis między ceną a trwałością. Tworzywo sztuczne (PVC) jest najtańsze i najłatwiejsze w montażu, ale może być mniej odporne na wysokie temperatury i uszkodzenia mechaniczne. Niezależnie od materiału, kluczowe jest zapewnienie odpowiedniej średnicy kanału. Jak wspomniano wcześniej, rekomendowany przekrój to minimum 200 cm², co odpowiada rurze okrągłej o średnicy co najmniej 160 mm. Zbyt mała średnica kanału może znacząco ograniczyć przepływ powietrza, prowadząc do problemów z efektywnością spalania.

Montaż czerpni krok po kroku – o czym musisz pamiętać?

1. Optymalna lokalizacja czerpni na ścianie budynku: Aby zapewnić najlepszą jakość zasysanego powietrza i uniknąć problemów, czerpnię najlepiej zamontować na ścianie zewnętrznej, najlepiej od strony zachodniej. Jest to związane z dominującym kierunkiem wiatru w Polsce, co ułatwia zasysanie powietrza. Rekomendowana wysokość montażu to około 30-50 cm nad poziomem gruntu. Należy unikać miejsc takich jak strony ulicy, okolice śmietników czy inne potencjalne źródła zanieczyszczeń, aby powietrze było jak najczystsze.

2. Metody prowadzenia kanału: Istnieją dwie główne metody prowadzenia kanału doprowadzającego powietrze. Pierwsza, optymalna, polega na zaplanowaniu kanału pod posadzką już na etapie budowy domu. Pozwala to na estetyczne i dyskretne ukrycie instalacji. Drugą metodą, stosowaną w istniejących budynkach, jest wykonanie przewiertu przez ścianę zewnętrzną w pobliżu kominka. Ta metoda jest bardziej inwazyjna, ale pozwala na doprowadzenie powietrza bez konieczności przeprowadzania gruntownych prac remontowych.

3. Prawidłowa izolacja i uszczelnienie kanału: Niezwykle ważne jest, aby kanał doprowadzający powietrze był prawidłowo zaizolowany termicznie. Zapobiega to powstawaniu mostków termicznych, przez które ciepło z wnętrza budynku mogłoby uciekać na zewnątrz, oraz minimalizuje ryzyko kondensacji pary wodnej wewnątrz kanału, co mogłoby prowadzić do jego korozji lub rozwoju pleśni. Wszystkie połączenia elementów systemu muszą być wykonane szczelnie, aby zapobiec niekontrolowanym stratą powietrza. Dodatkowo, kanał prowadzony w gruncie lub pod posadzką powinien mieć lekki spadek skierowany na zewnątrz, co ułatwi odprowadzanie ewentualnych skroplin.

4. Finalne podłączenie do wkładu kominkowego: Ostatnim etapem jest podłączenie kanału doprowadzającego powietrze do króćca dolotowego wkładu kominkowego. Należy zwrócić szczególną uwagę na szczelność tego połączenia. Niewłaściwe uszczelnienie może prowadzić do zasysania powietrza z pomieszczenia zamiast z zewnątrz, co niweczy cały sens instalacji czerpni i może prowadzić do problemów z ciągiem kominowym.

Najczęstsze błędy przy wyborze i montażu czerpni – jak ich uniknąć?

• Błąd #1: Zbyt mała średnica kanału i jej wpływ na wydajność spalania: Jednym z najczęściej popełnianych błędów jest zastosowanie kanału o zbyt małej średnicy. Minimalny wymagany przekrój to 200 cm² (rura o średnicy co najmniej 160 mm). Zbyt wąski kanał ogranicza dopływ powietrza do komory spalania, co prowadzi do nieefektywnego spalania, powstawania nadmiernej ilości sadzy, problemów z utrzymaniem ciągłego ognia, a w konsekwencji do zwiększonego zużycia drewna i obniżonej wydajności grzewczej kominka.

• Błąd #2: Niewłaściwa lokalizacja wlotu powietrza (np. od strony ulicy): Umieszczenie czerpni w miejscu narażonym na zanieczyszczenia, takie jak ruchliwa ulica, okolice śmietników czy kominów sąsiednich budynków, prowadzi do zasysania do domu nie tylko powietrza, ale także kurzu, pyłków, spalin i innych szkodliwych substancji. Z czasem może to również negatywnie wpływać na estetykę elewacji.

• Błąd #3: Rezygnacja z przepustnicy dlaczego to pozorna oszczędność?: Przepustnica jest kluczowym elementem systemu, który pozwala na regulację ilości doprowadzanego powietrza. Rezygnacja z niej, w celu oszczędności, jest błędem. Bez możliwości regulacji przepływu powietrza, zimą kominek może nadmiernie wychładzać pomieszczenie, nawet gdy nie jest używany. Z kolei latem, gdy kominek jest nieużywany, brak możliwości zamknięcia dolotu może prowadzić do niepotrzebnego napływu zimnego powietrza.

• Błąd #4: Brak zabezpieczenia przed gryzoniami i owadami: Zewnętrzny wlot czerpni powietrza musi być wyposażony w solidną siatkę ochronną. Jej brak otwiera drogę dla owadów, ptaków, a nawet gryzoni, które mogą zagnieździć się w kanale, blokując przepływ powietrza lub powodując inne problemy. Regularne sprawdzanie i ewentualne czyszczenie siatki jest kluczowe dla drożności systemu.

Pielęgnacja i konserwacja systemu – jak dbać o czerpnię, by służyła latami?

Aby system doprowadzania powietrza do kominka działał sprawnie i bezpiecznie przez wiele lat, niezbędna jest jego regularna pielęgnacja i konserwacja. Przede wszystkim należy dbać o drożność czerpni zewnętrznej. Co najmniej raz na kilka miesięcy, a najlepiej raz na sezon grzewczy, warto sprawdzić, czy siatka ochronna nie jest zatkana liśćmi, kurzem lub innymi zanieczyszczeniami. W razie potrzeby należy ją oczyścić. Podobnie należy postąpić z kanałem nawiewnym choć jest on zazwyczaj mniej narażony na zabrudzenia, warto co jakiś czas sprawdzić jego stan, zwłaszcza jeśli jest prowadzony w miejscach, gdzie może gromadzić się wilgoć.

Koniecznie należy również kontrolować stan przepustnicy. Upewnij się, że porusza się swobodnie i pozwala na płynną regulację dopływu powietrza. W przypadku przepustnic automatycznych, warto sprawdzić ich działanie zgodnie z instrukcją producenta. Bardzo ważne jest również zwrócenie uwagi na szczelność wszystkich połączeń. Wszelkie nieszczelności mogą prowadzić do strat powietrza lub zasysania niepożądanego powietrza z pomieszczenia. Regularne przeglądy i drobne czynności konserwacyjne, takie jak czyszczenie czy dokręcanie połączeń, zapewnią długotrwałe i bezproblemowe działanie całego systemu, gwarantując efektywne i bezpieczne ogrzewanie kominkowe.
