Lutowanie czy złączki? Jak łączyć taśmę LED krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo połączyć odcinki taśmy LED ze sobą lub z zasilaniem. Dowiesz się o dwóch głównych metodach łączenia lutowaniu i użyciu złączek poznasz niezbędne narzędzia i akcesoria oraz nauczysz się radzić sobie z typowymi wyzwaniami, takimi jak łączenie długich odcinków czy instalacja w narożnikach. Przygotuj się na stworzenie trwałego i efektownego oświetlenia LED!

Dlaczego prawidłowe połączenie taśm LED to klucz do trwałej i efektownej instalacji

Prawidłowe połączenie taśm LED to absolutny fundament ich długowieczności, estetyki i bezpieczeństwa. Błędy popełnione na tym etapie mogą prowadzić do szeregu frustrujących problemów. Najczęstszym jest zjawisko spadków napięcia, które objawia się nierównomiernym świeceniem diody na początku linii są jaśniejsze, a te na końcu świecą znacznie słabiej lub nawet gasną. Może to wynikać z niewłaściwego doboru przekroju przewodów lub zbyt długich połączeń szeregowych.

Innym zagrożeniem jest niestabilne działanie instalacji. Migotanie, chwilowe gaśnięcie poszczególnych sekcji, a nawet całkowite unieruchomienie taśmy to wszystko może być skutkiem słabego styku, uszkodzenia ścieżki lub nieprawidłowego połączenia. W skrajnych przypadkach, nieostrożne połączenia mogą prowadzić do zwarć, które stanowią poważne ryzyko pożaru lub uszkodzenia zarówno samej taśmy, jak i zasilacza. Dlatego tak ważne jest, aby przyłożyć się do tego etapu.

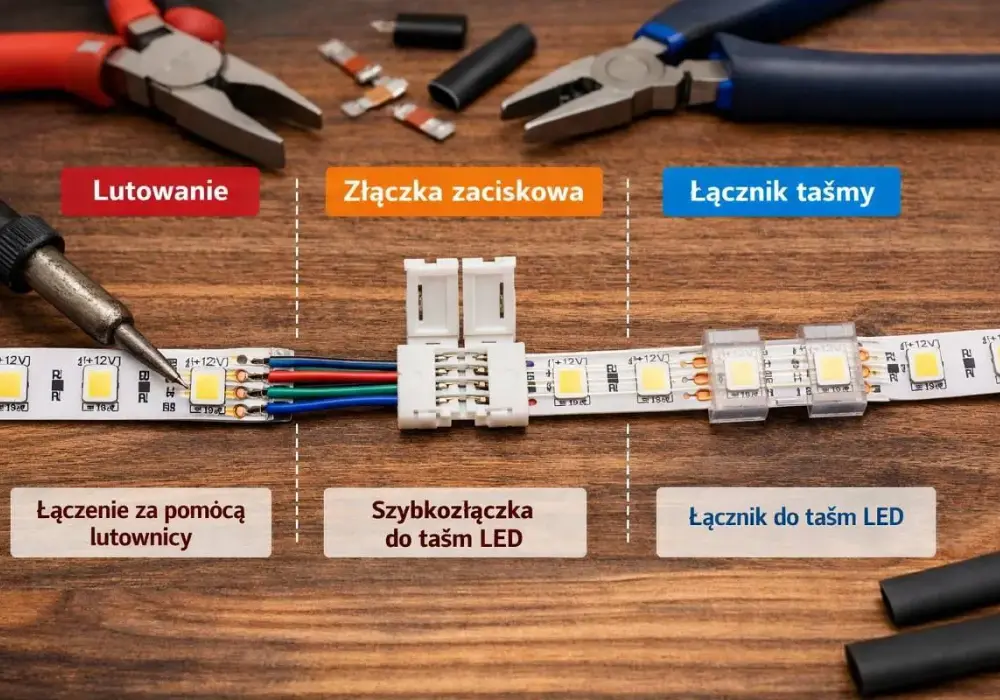

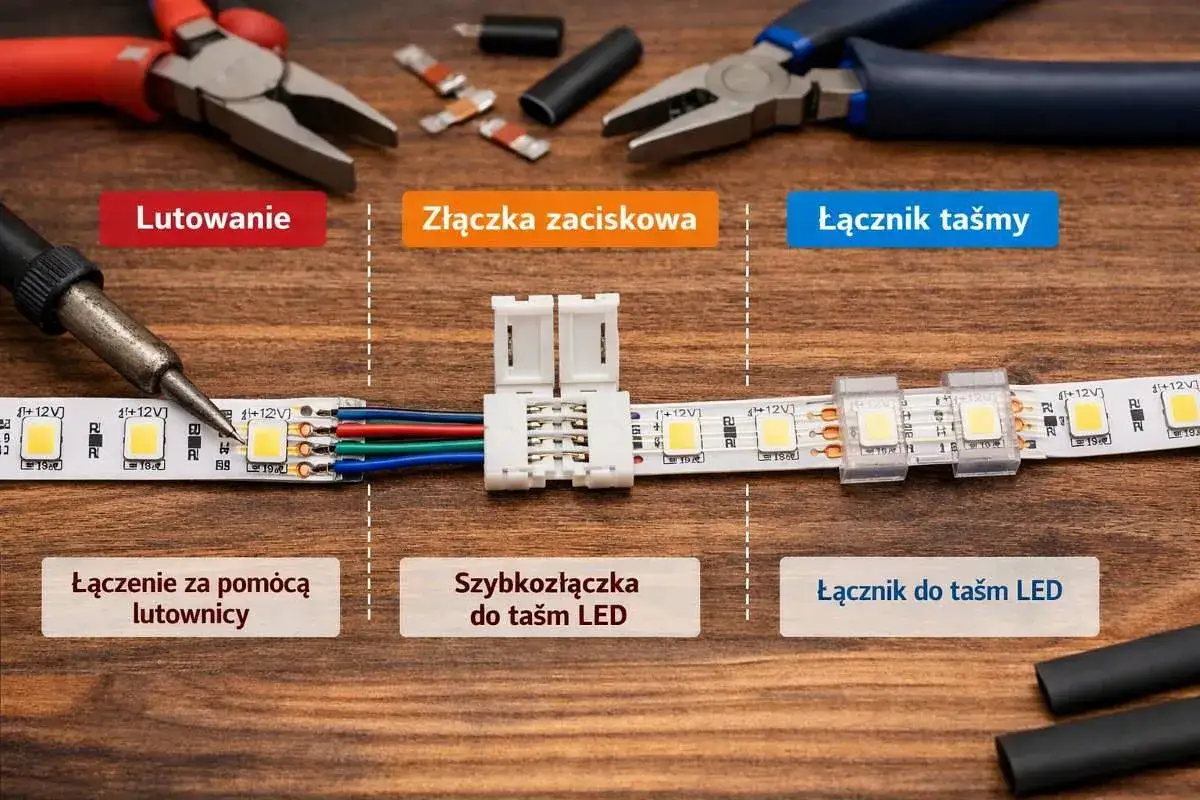

Na szczęście, mamy dwie główne metody łączenia: złączki i lutowanie. Złączki są idealnym rozwiązaniem dla osób, które cenią sobie szybkość i prostotę. Nie wymagają specjalistycznych narzędzi i są świetnym wyborem dla początkujących. Z drugiej strony, lutowanie to metoda, która gwarantuje najwyższą trwałość i niezawodność połączenia. Jest to rozwiązanie preferowane przez profesjonalistów, szczególnie w trudnych warunkach lub tam, gdzie połączenie musi być absolutnie pewne. Wybór metody zależy od Twoich umiejętności, dostępnego sprzętu i specyfiki projektu. Niezależnie od wyboru, kluczem jest precyzja i zrozumienie podstawowych zasad.

Niezbędnik instalatora: Co przygotować przed rozpoczęciem pracy

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Dobór odpowiednich elementów zależy od wybranej metody łączenia czy postawisz na szybkie złączki, czy na trwałe lutowanie.

Narzędzia i akcesoria do łączenia bez lutowania

Jeśli wybierasz metodę bezlutową, kluczowe będą odpowiednie złączki. Na rynku znajdziesz wiele ich rodzajów, dostosowanych do różnych potrzeb:

• Złączki do taśm jednokolorowych: Najprostsze, służące do łączenia dwóch odcinków taśmy lub podłączania jej do zasilania.
• Złączki do taśm RGB/RGBW: Posiadają więcej styków, aby umożliwić sterowanie poszczególnymi kolorami (R, G, B, a także W w przypadku RGBW).
• Złączki kątowe: Specjalnie zaprojektowane do estetycznego łączenia taśm w narożnikach pomieszczeń.
• Złączki o różnej szerokości: Upewnij się, że szerokość złączki (np. 8 mm, 10 mm) jest dopasowana do szerokości Twojej taśmy LED. Zazwyczaj szerokość taśmy jest podana w jej specyfikacji.

Ważne jest, aby dokładnie sprawdzić oznaczenia na złączce i taśmie, aby upewnić się, że są kompatybilne. Zazwyczaj na taśmie znajdziesz znaczniki, np. V+, R, G, B, W, które pomogą Ci prawidłowo podłączyć przewody lub kolejny odcinek taśmy.

Warsztat do lutowania

Jeśli zdecydujesz się na lutowanie, będziesz potrzebować kilku podstawowych narzędzi:

• Lutownica: Dobrym wyborem będzie lutownica o mocy około 40-60W z cienką grotówką, która pozwoli na precyzyjne lutowanie.
• Cyna z topnikiem: Topnik ułatwia rozpływanie się cyny i tworzenie mocnego połączenia.
• Odsysacz cyny: Przydatny do usuwania nadmiaru cyny lub poprawiania błędów.
• Podstawka pod lutownicę: Zapewnia bezpieczeństwo podczas pracy.
• "Trzecia ręka": Uchwyt z lupą, który przytrzyma elementy podczas lutowania.
• Koszulki termokurczliwe: Niezbędne do izolacji i zabezpieczenia wykonanego połączenia.

Jak dobrać odpowiedni zasilacz i przewody do swojej instalacji

Kluczowym elementem każdej instalacji LED jest zasilacz. Jego zadaniem jest konwersja napięcia sieciowego 230V na bezpieczne, niskie napięcie stałe, najczęściej 12V lub 24V, które jest potrzebne taśmom LED. Jak obliczyć jego moc? Zsumuj moc wszystkich odcinków taśmy LED, które planujesz podłączyć, a następnie dodaj około 15-20% zapasu. Taki margines zapewnia stabilną pracę zasilacza i zapobiega jego przegrzewaniu. Na przykład, jeśli Twoje taśmy mają łączną moc 100W, wybierz zasilacz o mocy co najmniej 120W.

Równie ważne jest dobranie odpowiedniego przekroju przewodów. Zbyt cienkie przewody, zwłaszcza na dłuższych odcinkach, mogą powodować znaczące spadki napięcia, co negatywnie wpłynie na jasność i równomierność świecenia taśmy. Zasada jest prosta: im dłuższy odcinek i im większa moc taśmy, tym grubszy przewód należy zastosować. W przypadku wątpliwości, lepiej wybrać przewód o większym przekroju.

Metoda #1: Łączenie taśmy LED bez lutowania – poradnik krok po kroku

Łączenie taśm LED za pomocą złączek to szybki i prosty sposób na rozbudowę instalacji oświetleniowej. Oto jak to zrobić krok po kroku:

1. Przygotowanie taśmy: Zanim zaczniesz, upewnij się, że taśma LED jest odłączona od zasilania. Znajdź na taśmie specjalne oznaczone miejsce do cięcia zazwyczaj jest to linia z symbolem nożyczek. Użyj ostrych nożyczek, aby przeciąć taśmę dokładnie w tym miejscu. Precyzyjne cięcie jest kluczowe dla zapewnienia dobrego kontaktu.

2. Wybór złączki: Kluczowe jest dopasowanie złączki do typu i szerokości Twojej taśmy LED. Czy jest to taśma jednokolorowa, RGB, czy RGBW? Jaka jest jej szerokość (np. 8 mm, 10 mm)? Na złączce znajdziesz odpowiednie oznaczenia (np. +, -, R, G, B, W). Dopasuj złączkę tak, aby styki wewnątrz niej idealnie pokrywały się z polami lutowniczymi na taśmie.

3. Instrukcja łączenia: Delikatnie wsuń końcówkę przygotowanej taśmy LED do złączki. Upewnij się, że taśma jest włożona równo i do końca, tak aby pola lutownicze na taśmie dobrze przylegały do styków w złączce. Następnie, za pomocą szczypiec lub specjalnego zaciskacza, dociśnij mechanizm zamykający złączkę. Usłyszysz charakterystyczne kliknięcie, które potwierdza, że połączenie jest pewne. Najważniejsze jest zachowanie prawidłowej polaryzacji plus (+) z plusem, minus (-) z minusem. W przypadku taśm RGB/RGBW, upewnij się, że kolory (R, G, B, W) również są prawidłowo dopasowane.

4. Łączenie w narożniku za pomocą złączki kątowej: Aby estetycznie połączyć taśmy w narożniku, użyj specjalnej złączki kątowej. Postępuj podobnie jak w przypadku zwykłej złączki: przygotuj obie końcówki taśmy, dopasuj je do odpowiednich miejsc w złączce kątowej, zwracając uwagę na polaryzację i kierunek. Następnie dociśnij mechanizm zamykający. Pozwoli to na płynne przejście oświetlenia bez widocznych przerw i załamań.

Metoda #2: Lutowanie taśmy LED – przewodnik dla ambitnych majsterkowiczów

Lutowanie taśm LED to metoda, która wymaga nieco więcej precyzji i podstawowych umiejętności manualnych, ale w zamian oferuje najtrwalsze i najbardziej niezawodne połączenie. Oto jak je wykonać:

1. Krok 1: Przygotowanie pól lutowniczych na taśmie LED: Zacznij od odłączenia taśmy od zasilania. Zlokalizuj pola lutownicze na taśmie LED są to zazwyczaj małe, metalowe punkty oznaczone symbolami plus (+) i minus (-) lub kolorami (R, G, B, W). Jeśli pola są pokryte klejem lub zabrudzone, delikatnie oczyść je izopropanolem i suchą szmatką. Możesz też lekko zeskrobać wierzchnią warstwę lakieru ochronnego, aby odsłonić czysty metal.

2. Krok 2: Cynowanie przewodów i punktów na taśmie: To kluczowy etap ułatwiający późniejsze lutowanie. Nałóż odrobinę topnika na pola lutownicze na taśmie. Następnie, używając lutownicy, nałóż niewielką ilość cyny na każde z tych pól. Powstała cienka warstwa cyny ułatwi późniejsze połączenie. To samo zrób z końcówkami przewodów, które chcesz przylutować nałóż na nie cienką warstwę cyny.

3. Krok 3: Jak poprawnie przylutować przewód do taśmy, zachowując polaryzację: Weź przygotowany przewód (upewnij się, że jest odpowiednio odizolowany na końcu) i przyłóż go do pocynowanego pola lutowniczego na taśmie. Delikatnie dotknij cynowanego przewodu grotem lutownicy, aby rozgrzać cynę i połączyć ją z cyną na polu lutowniczym. Kluczowe jest zachowanie prawidłowej polaryzacji plus (+) do plusa, minus (-) do minusa. W przypadku taśm RGB/RGBW, upewnij się, że kolory przewodów odpowiadają kolorom pól lutowniczych (np. czerwony do R, zielony do G). Pracuj szybko, aby nie przegrzać taśmy. Połączenie powinno być błyszczące i gładkie.

4. Krok 4: Zabezpieczenie połączenia lutowanego koszulką termokurczliwą: Po przylutowaniu przewodów i upewnieniu się, że połączenie jest stabilne, należy je zabezpieczyć. Nałóż na połączenie odpowiednio przyciętą koszulkę termokurczliwą. Następnie, używając opalarki lub zapalniczki (ostrożnie!), podgrzej koszulkę. Skurczy się ona, tworząc szczelne i trwałe zabezpieczenie, które izoluje połączenie i chroni je przed uszkodzeniami mechanicznymi oraz wilgocią.

Scenariusze specjalne: Jak radzić sobie z typowymi wyzwaniami

Instalacja taśm LED często wiąże się z koniecznością rozwiązania specyficznych problemów. Oto jak poradzić sobie z najczęstszymi wyzwaniami:

Problem długich odcinków: Jak połączyć więcej niż 5 metrów taśmy i uniknąć spadków napięcia?

Gdy planujesz użyć taśmy LED na odcinkach dłuższych niż 5-10 metrów (w zależności od napięcia taśmy i jej mocy), musisz liczyć się z problemem spadków napięcia. Objawia się to nierównomiernym świeceniem diody na końcu linii są wyraźnie ciemniejsze. Aby temu zapobiec, istnieją dwa skuteczne rozwiązania: połączenie równoległe lub zasilanie dwustronne. W połączeniu równoległym każdy odcinek taśmy jest podłączony osobnym przewodem bezpośrednio do zasilacza. Zasilanie dwustronne polega na podłączeniu zasilania do obu końców taśmy, co znacząco zmniejsza drogę, jaką musi pokonać prąd.

Połączenie równoległe vs. szeregowe – które wybrać i dlaczego?

W kontekście taśm LED, rozróżniamy dwa podstawowe typy połączeń: szeregowe i równoległe. Połączenie szeregowe polega na tym, że kolejne odcinki taśmy są łączone jeden za drugim. Jest to proste rozwiązanie, ale przy dłuższych instalacjach prowadzi do wspomnianych spadków napięcia. Połączenie równoległe jest znacznie bardziej efektywne w utrzymaniu jednolitej jasności na całej długości taśmy. W tym przypadku każdy odcinek jest podłączany niezależnie do źródła zasilania. Dlatego właśnie dla długich odcinków zdecydowanie preferowane jest połączenie równoległe.

Podłączanie taśmy do zasilacza: Jak prawidłowo wpiąć przewody?

Podłączenie taśmy LED do zasilacza wymaga uwagi. Upewnij się, że zasilacz jest odłączony od sieci elektrycznej. Na zasilaczu znajdziesz oznaczenia wyjścia napięcia stałego (DC), zazwyczaj z symbolami "+" i "-". Do tych zacisków należy podłączyć odpowiednie przewody z taśmy LED (lub ze sterownika, jeśli go używasz). Kluczowe jest zachowanie polaryzacji przewód z oznaczeniem "+" podłącz do zacisku "+", a przewód z oznaczeniem "-" do zacisku "-". Błędne podłączenie może spowodować, że taśma nie zadziała lub ulegnie uszkodzeniu.

Przeczytaj również: Czujnik czadu pokazuje L6 - co to oznacza dla twojego bezpieczeństwa?

Instalacja taśmy RGB/RGBW: Gdzie wpiąć sterownik kolorów?

Taśmy RGB (Red, Green, Blue) oraz RGBW (Red, Green, Blue, White) wymagają dodatkowego elementu sterownika. To on odpowiada za zmianę kolorów, natężenia światła i generowanie efektów świetlnych. Sterownik powinien być wpięty pomiędzy zasilaczem a taśmą LED. Oznacza to, że zasilacz podłączasz do wejścia sterownika (z zachowaniem polaryzacji), a następnie wyjście sterownika (również z oznaczeniami polaryzacji i kolorów) łączysz z odpowiednimi wejściami w taśmie LED.

Najczęstsze błędy przy łączeniu LED-ów i jak ich skutecznie unikać

Nawet najbardziej doświadczeni majsterkowicze mogą popełnić błędy. Oto przegląd najczęściej spotykanych problemów przy łączeniu taśm LED i wskazówki, jak ich unikać lub jak sobie z nimi radzić:

• Odwrócona polaryzacja co się stanie i jak to naprawić? Jeśli podłączysz taśmę LED z odwróconą polaryzacją (np. plus do minusa), najczęściej po prostu się nie zaświeci. W niektórych przypadkach może to jednak doprowadzić do uszkodzenia diod lub sterownika. Aby to naprawić, wystarczy odłączyć zasilanie i zamienić miejscami przewody podłączone do zacisków "+" i "-". Zawsze sprawdzaj oznaczenia na taśmie i zasilaczu.

• Niestabilne połączenie dlaczego diody migoczą lub gasną? Migotanie lub gaśnięcie diod zazwyczaj świadczy o słabym kontakcie elektrycznym. Może to być spowodowane niedokładnym wsunięciem taśmy do złączki, obluzowaniem zacisku, tzw. "zimnym lutem" (połączenie cyną, które nie jest błyszczące i mocne) lub zbyt cienkimi przewodami, które nie zapewniają stabilnego przepływu prądu. Rozwiązaniem jest poprawienie połączenia w złączce, ponowne lutowanie lub wymiana przewodów na grubsze.

• Przegrzewanie taśmy podczas lutowania jak tego uniknąć? Lutowanie wymaga precyzji i szybkości. Długotrwałe przyłożenie gorącego grotu lutownicy do taśmy LED może uszkodzić diody lub ścieżki na płytce drukowanej. Kluczem jest używanie lutownicy o odpowiedniej mocy z cienkim grotem, szybkie nagrzewanie cyny i odrywanie grotu od razu po połączeniu elementów. Nie pozwól, aby cyny było za dużo wystarczy cienka, błyszcząca warstwa.
