Jak połączyć taśmę LED - uniknij błędów, zrób to sam!

Podłączenie taśmy LED może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się prostym zadaniem. Ten artykuł to Twój praktyczny poradnik krok po kroku, który przeprowadzi Cię przez wszystkie etapy od wyboru metody łączenia, przez podłączanie do zasilania i sterownika, aż po rozwiązywanie najczęstszych problemów. Naszym celem jest wyposażenie Cię w wiedzę, która pozwoli Ci samodzielnie i bezpiecznie zamontować oświetlenie LED.

Zanim zaczniesz: Klucz do trwałego i bezpiecznego oświetlenia LED

Każdy majsterkowicz wie, że sukces każdej instalacji zaczyna się od solidnego przygotowania. Dotyczy to również montażu taśm LED. Dobre zaplanowanie i zgromadzenie niezbędnych elementów to połowa sukcesu, która gwarantuje nie tylko estetyczny efekt, ale przede wszystkim bezpieczeństwo i długowieczność całego systemu oświetleniowego. Dlatego zanim sięgniesz po narzędzia, poświęć chwilę na ten kluczowy etap.

Niezbędnik instalatora: Jakie narzędzia i akcesoria będą Ci potrzebne?

Aby rozpocząć pracę, potrzebujesz kilku podstawowych elementów. Przede wszystkim sama taśma LED wybierz ją zgodnie z przeznaczeniem i oczekiwanym efektem. Następnie zasilacz, który musi być dopasowany napięciowo do taśmy (najczęściej 12V lub 24V). Jeśli planujesz używać taśm wielokolorowych, takich jak RGB czy RGBW, niezbędny będzie również sterownik, który pozwoli Ci na zmianę kolorów i efektów. Do łączenia taśm przygotuj lutownicę z cyną lub szybkozłączki. Warto mieć pod ręką również odpowiednie przewody do połączeń oraz narzędzia takie jak ściągacz izolacji czy nożyczki.

Jak dobrać idealny zasilacz? Prosty wzór na obliczenie wymaganej mocy

Dobór odpowiedniego zasilacza jest absolutnie kluczowy dla stabilnej pracy taśmy LED. Zbyt słaby zasilacz może prowadzić do problemów z migotaniem lub nierównomiernym świeceniem, a nawet do jego uszkodzenia. Pamiętaj, że zasilacz powinien mieć co najmniej 20-30% zapasu mocy w stosunku do całkowitego poboru mocy przez taśmę. Jak to obliczyć? Zmierz całkowitą długość taśmy, którą zamierzasz zainstalować, a następnie pomnóż ją przez moc jednostkową taśmy (podawaną zazwyczaj w watach na metr W/m). Uzyskany wynik to minimalna wymagana moc zasilacza. Zawsze dodaj do tego wspomniany zapas 20-30%. Na przykład, jeśli masz 10 metrów taśmy o mocy 10 W/m, jej całkowity pobór mocy wynosi 100W. Dodając 30% zapasu, potrzebujesz zasilacza o mocy co najmniej 130W.

Tajemnice oznaczeń na taśmie: Co oznaczają symbole +, -, R, G, B?

Zrozumienie oznaczeń na taśmie LED jest fundamentalne dla prawidłowego jej podłączenia. Symbol plus (+) i minus (-) wskazują biegunowość plus należy podłączyć do plusa, a minus do minusa. W przypadku taśm RGB (Red, Green, Blue) oraz RGBW (Red, Green, Blue, White), oprócz polaryzacji, mamy również kanały kolorów. R odpowiada za kolor czerwony, G za zielony, B za niebieski, a w taśmach RGBW dodatkowo W za biały. Prawidłowe połączenie tych kanałów z odpowiednimi wyjściami sterownika jest kluczowe dla uzyskania pożądanych barw światła.

Jak połączyć taśmę LED? Dwie sprawdzone metody krok po kroku

Istnieją dwie główne metody łączenia taśm LED, a wybór pomiędzy nimi zależy od Twoich preferencji, doświadczenia oraz wymagań instalacji. Obie metody są skuteczne, ale różnią się poziomem trudności i trwałością połączenia. Przyjrzyjmy się im bliżej.

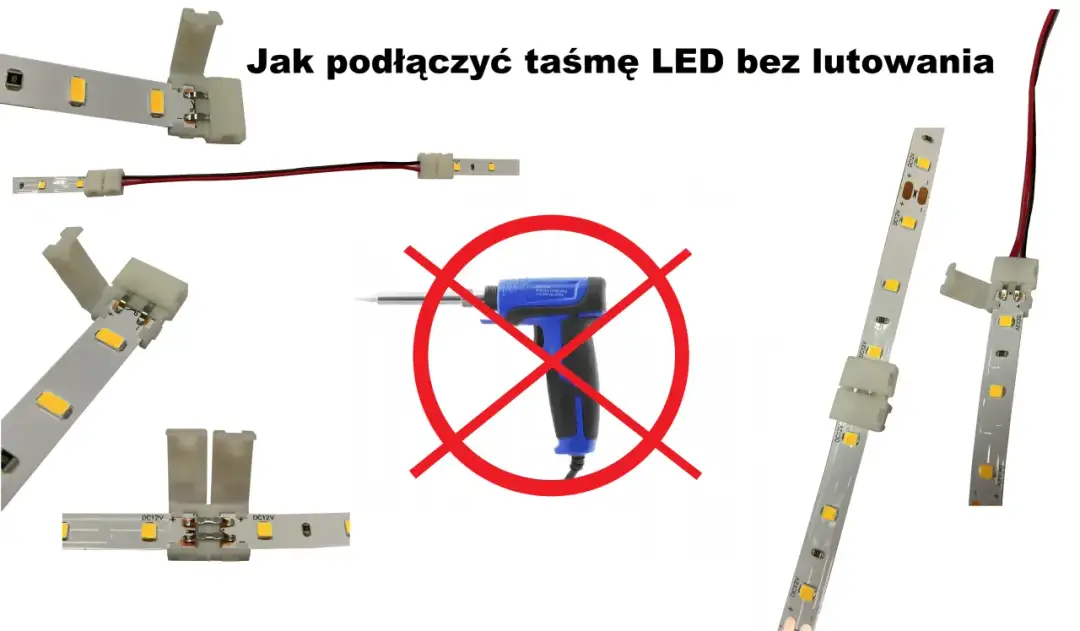

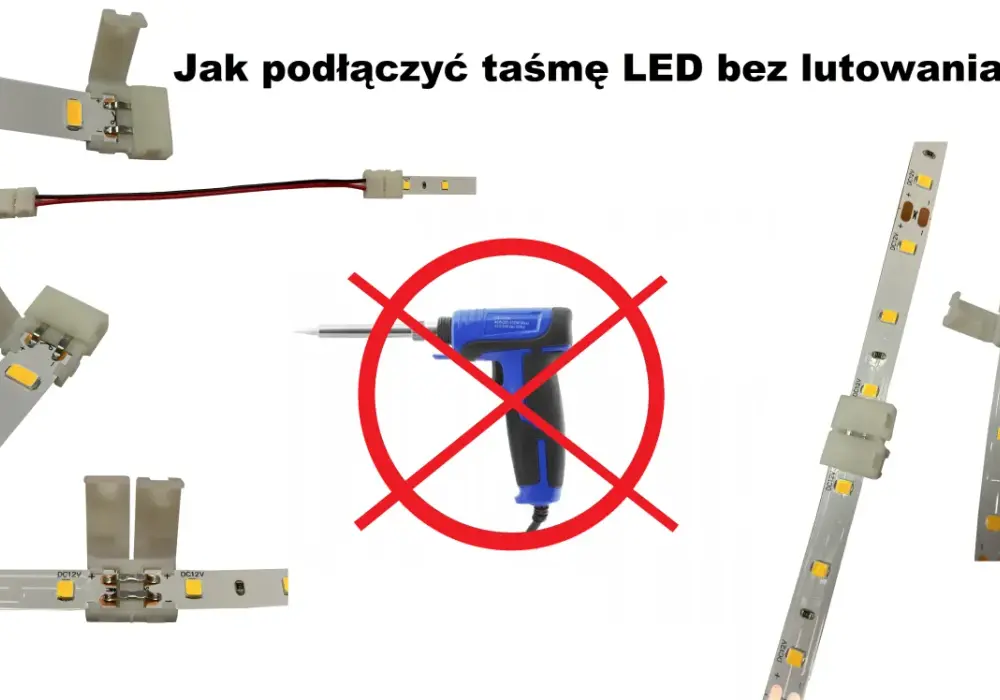

Metoda #1: Łączenie bez lutowania przy użyciu szybkozłączek

Jest to metoda zdecydowanie najszybsza i najłatwiejsza, idealna dla osób, które dopiero zaczynają swoją przygodę z oświetleniem LED lub po prostu cenią sobie wygodę. Szybkozłączki eliminują potrzebę posiadania lutownicy i umiejętności lutowania.

1. Przygotowanie taśmy: Jeśli Twoja taśma jest wodoodporna (pokryta silikonem), delikatnie usuń warstwę silikonu z punktów styku na jej końcu, aby odsłonić pola lutownicze.
2. Otworzenie złączki: Otwórz szybkozłączkę, zazwyczaj poprzez podniesienie klapki lub odpięcie zatrzasku.
3. Włożenie taśmy: Wsuń końcówkę taśmy LED do złączki. Upewnij się, że pola lutownicze na taśmie prawidłowo stykają się z pinami wewnątrz złączki. Kluczowe jest zachowanie prawidłowej polaryzacji plus do plusa, minus do minusa.
4. Zaciśnięcie złączki: Zamknij złączkę, dociskając klapkę lub zatrzask. Powinieneś usłyszeć charakterystyczne kliknięcie, które oznacza, że połączenie zostało wykonane.

Metoda #2: Profesjonalne lutowanie – przewodnik dla początkujących

Lutowanie to metoda, która zapewnia najbardziej trwałe i niezawodne połączenie. Jest to rozwiązanie preferowane przez profesjonalistów, szczególnie w miejscach narażonych na wibracje lub wilgoć. Wymaga jednak podstawowych umiejętności posługiwania się lutownicą.

1. Przygotowanie taśmy: Podobnie jak w przypadku szybkozłączek, jeśli taśma jest wodoodporna, usuń warstwę silikonu z miejsc, w których będziesz lutować.
2. Przygotowanie przewodów: Odpowiednio przycięte przewody zasilające lub łączące należy odizolować na końcach na długość około 5 mm.
3. Cynowanie: Nałóż niewielką ilość cyny na odizolowane końcówki przewodów (cynowanie przewodów) oraz na pola lutownicze na taśmie LED. Ułatwi to późniejsze połączenie.
4. Przylutowanie: Przyłóż cynowany przewód do cynowanego pola na taśmie i ogrzej je lutownicą, aż cyna się roztopi i połączy oba elementy. Pamiętaj o zachowaniu prawidłowej polaryzacji (+ do +, - do -).
5. Izolacja połączeń: Po ostygnięciu cyny, aby zabezpieczyć połączenie przed zwarciem i wilgocią, nałóż na nie koszulkę termokurczliwą i ogrzej ją (np. zapalniczką lub opalarką), aby się skurczyła i szczelnie otoczyła połączenie.

Lutowanie czy szybkozłączki? Którą metodę i kiedy wybrać?

Wybór metody zależy od Twoich potrzeb. Jeśli cenisz sobie szybkość i prostotę, a także nie masz doświadczenia w lutowaniu, szybkozłączki będą idealnym rozwiązaniem. Są one świetne do szybkiego łączenia odcinków lub tworzenia narożników. Z kolei lutowanie oferuje najwyższą trwałość i niezawodność. Jest to najlepszy wybór w przypadku stałych instalacji, miejsc trudnodostępnych, gdzie połączenie nie będzie ruszane, a także gdy zależy Ci na estetyce i minimalizowaniu ryzyka awarii. Według danych Castorama, trwałość połączeń lutowanych jest zazwyczaj wyższa niż przy użyciu złączek, co czyni je preferowanym wyborem w profesjonalnych zastosowaniach.

Jak połączyć kilka taśm LED, aby świeciły idealnie równo?

Łączenie wielu odcinków taśmy LED, zwłaszcza na większych dystansach, wymaga pewnej wiedzy, aby uniknąć problemów z nierównomiernym świeceniem. Kluczem jest zrozumienie zjawiska spadku napięcia i zastosowanie odpowiednich technik połączeń.

Łączenie szeregowe kontra równoległe: Wszystko o spadkach napięcia

Głównym problemem przy łączeniu długich odcinków taśmy LED jest spadek napięcia. Dzieje się tak, ponieważ prąd płynący przez przewody i same diody LED napotyka na opór. Im dłuższy odcinek, tym większy opór i tym większy spadek napięcia. Objawia się to zazwyczaj tym, że taśma świeci coraz słabiej w miarę oddalania się od zasilacza początek jest jasny, a koniec przygasa. Łączenie szeregowe, czyli podłączanie jednego odcinka taśmy do drugiego, jest niewskazane dla odcinków dłuższych niż około 5 metrów (dla taśm 12V) lub 10 metrów (dla taśm 24V), ponieważ efekt spadku napięcia staje się wtedy bardzo widoczny.

Schemat połączenia równoległego: Jak poprawnie zasilić długie odcinki taśmy?

Rozwiązaniem problemu spadków napięcia jest połączenie równoległe. W tym przypadku każdy odcinek taśmy LED jest podłączany bezpośrednio do zasilacza, lub też długi odcinek jest zasilany z obu końców. Oznacza to, że przewód dodatni (+) z zasilacza jest podłączany do wszystkich dodatnich punktów startowych odcinków taśmy, a przewód ujemny (-) do wszystkich ujemnych punktów startowych. Alternatywnie, jeśli masz jeden bardzo długi odcinek taśmy, możesz podłączyć do niego przewody zasilające z obu jego końców. Dzięki temu prąd ma krótszą drogę do pokonania do każdej diody, co minimalizuje spadek napięcia i zapewnia równomierne świecenie na całej długości.

Jak przedłużyć taśmę LED, łącząc dwa paski w jeden?

Przedłużenie taśmy LED polega na połączeniu dwóch oddzielnych odcinków w jeden ciągły. Można to zrobić zarówno za pomocą lutowania, jak i szybkozłączek. Niezależnie od wybranej metody, kluczowe jest zachowanie prawidłowej polaryzacji: plus jednego odcinka musi być połączony z plusem drugiego, a minus z minusem. Połączenie powinno być wykonane w wyznaczonych do tego miejscach na taśmie. Pamiętaj, aby po przedłużeniu taśmy przeliczyć jej całkowitą długość i upewnić się, że zasilacz ma wystarczającą moc do zasilenia całego, połączonego odcinka, uwzględniając zapas mocy.

Podłączanie do zasilania i sterownika: Finałowy etap Twojej instalacji

Po przygotowaniu taśmy i wybraniu metody łączenia, nadszedł czas na podłączenie jej do zasilania. To ostatni, kluczowy krok, który zamieni Twoją pracę w działające oświetlenie. Pamiętaj o bezpieczeństwie zawsze pracuj na odłączonym zasilaniu.

Krok po kroku: Jak bezpiecznie podłączyć taśmę LED do zasilacza?

Podłączenie taśmy LED do zasilacza jest zazwyczaj prostym procesem, jeśli pamiętasz o kilku zasadach:

1. Odłącz zasilanie: Upewnij się, że zasilacz jest całkowicie odłączony od sieci elektrycznej (wyjmij wtyczkę z gniazdka).
2. Podłącz przewody taśmy: Podłącz przewody wychodzące z taśmy LED (lub od sterownika, jeśli jest używany) do odpowiednich wyjść w zasilaczu. Zazwyczaj są one oznaczone jako "+" (plus) i "-" (minus) lub "V+" i "V-". Koniecznie zachowaj prawidłową polaryzację plus z taśmy do plusa z zasilacza, minus z taśmy do minusa z zasilacza.
3. Sprawdź połączenia: Dokładnie sprawdź, czy wszystkie połączenia są pewne i prawidłowo wykonane.
4. Podłącz zasilacz: Dopiero po upewnieniu się, że wszystko jest poprawnie podłączone, możesz podłączyć zasilacz do gniazdka elektrycznego.

Przeczytaj również: Jak skutecznie uszczelnić komin i uniknąć kosztownych przecieków – praktyczne porady

Magia kolorów w praktyce: Podłączanie sterownika do taśmy RGB i RGBW

Jeśli używasz taśmy RGB lub RGBW, sterownik jest niezbędny do zmiany kolorów. Umieszcza się go pomiędzy zasilaczem a taśmą LED. Proces podłączania wygląda następująco:

Najpierw podłącz zasilacz do sterownika, pamiętając o polaryzacji (+ do +, - do -). Następnie podłącz wyjścia sterownika do odpowiednich wejść na taśmie LED. Zazwyczaj sterowniki RGB mają wyjścia oznaczone jako R, G, B, a sterowniki RGBW dodatkowo W. Te oznaczenia muszą odpowiadać odpowiednim kanałom na taśmie. Ponownie, kluczowe jest zachowanie prawidłowej polaryzacji dla każdego kanału.

Jak ciąć taśmę LED bez ryzyka uszkodzenia? Znajdź właściwe miejsce

Taśmy LED można skracać, ale tylko w ściśle określonych miejscach. Zazwyczaj są one oznaczone na taśmie symbolem nożyczek. Cięcie taśmy w innym miejscu może uszkodzić ścieżki elektryczne i spowodować, że dany odcinek lub cała taśma przestanie działać. Zawsze upewnij się, że tniesz w wyznaczonym miejscu.

Najczęstsze błędy i problemy przy łączeniu taśm LED – jak ich uniknąć?

Nawet najbardziej doświadczeni instalatorzy popełniają błędy, a znajomość najczęstszych pułapek może pomóc Ci ich uniknąć i cieszyć się bezproblemową instalacją oświetlenia LED. Oto kilka problemów, z którymi możesz się spotkać, i sposoby na ich rozwiązanie.

• Dlaczego taśma migocze lub nie świeci na całej długości? Diagnoza problemu
  Migotanie lub nierównomierne świecenie, gdzie początek jest jasny, a koniec przygasa, to klasyczny objaw spadku napięcia. Najczęstsze przyczyny to: zbyt długi odcinek taśmy połączony szeregowo, zbyt słaby zasilacz, lub zbyt cienkie przewody łączące. Rozwiązaniem jest zastosowanie połączenia równoległego, zasilanie długiego odcinka z obu końców, użycie mocniejszego zasilacza lub grubszych przewodów.
• Problem z kolorami w taśmie RGB? Sprawdź poprawność połączeń
  Jeśli Twoja taśma RGB wyświetla nieprawidłowe kolory, np. zamiast fioletowego świeci niebieski, lub brakuje jednego z kolorów, najprawdopodobniej pomyliłeś kanały kolorów (R, G, B, W) podczas podłączania do sterownika. Dokładnie sprawdź oznaczenia na sterowniku i taśmie i popraw połączenia.
• Odwrotna polaryzacja (+/-): Prosty błąd, który uniemożliwia działanie
  To jeden z najczęstszych błędów, który całkowicie uniemożliwia działanie taśmy. Połączenie plusa z minusem i minusa z plusem (tzw. odwrotna polaryzacja) sprawi, że taśma po prostu nie zaświeci. Zawsze upewnij się, że łączysz plus z plusem, a minus z minusem.
• Taśma odkleja się od powierzchni? Jak skutecznie przygotować podłoże
  Słabe przyleganie taśmy LED często wynika z niedostatecznego przygotowania powierzchni. Klej na taśmie działa najlepiej na czystym, suchym i odtłuszczonym podłożu. Przed przyklejeniem dokładnie oczyść powierzchnię, a następnie odtłuść ją np. alkoholem izopropylowym.
• Taśmy w osłonie silikonowej: Zapomniany krok
  W przypadku taśm wodoodpornych, pokrytych warstwą silikonu, przed wykonaniem połączenia (lutowaniem lub szybkozłączką) konieczne jest delikatne usunięcie tej warstwy silikonu z punktów styku. Bez tego połączenie nie będzie stabilne, a prąd nie będzie prawidłowo przepływał.
